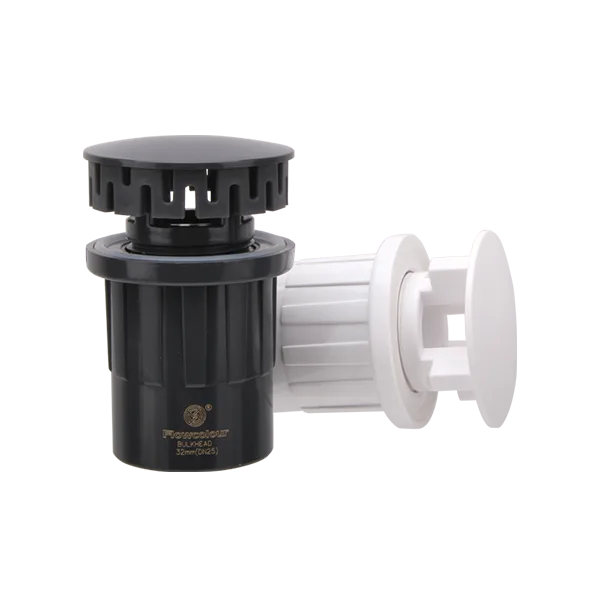

Xả đáy có lưới chắn uPVC 20/25/32/40 FlowColour (Sanking)

Thoát nước thông suốt, giữ rác lớn ngay tại đáy bể

Liên hệ để nhận báo giá

Thoát nước thông suốt nhờ cửa xả có đường kính lớn.
Giữ rác lớn trước cửa xả bằng phần lưới chắn.
Hạn chế rò nước nhờ vòng làm kín dạng O.
Dễ chọn theo đường ống với các size 20, 25, 32 và 40.
Thuận tiện tham khảo thiết kế nhờ file 3D/CAD theo từng size.

Giao hàng toàn quốcTừ 1 - 3 ngày
Hỗ trợ kỹ thuậtTư vấn 24/7
Tài liệu kỹ thuậtPDF, CAD, 3D

Hàng chính hãngFlowColour (Sanking)

Bảo hành chất lượngAn tâm sử dụng

Giao hàng nhanhToàn quốc

Hỗ trợ kỹ thuậtCho hồ cá và công trình

Mô tả sản phẩm

Xả đáy có lưới chắn dùng để tạo điểm thu nước tại đáy bể và dẫn nước, cặn cùng chất thải vào hệ thống đường ống. Phần lưới giúp chặn rác lớn trước cửa xả.

Thiết kế có vòng làm kín dạng O, chiều dày kẹp dài và cửa thoát lớn để dòng nước ít bị cản trở. Phiên bản nâng cấp được trang bị vòng chặn chắc chắn, bề mặt trơn và kiểu dáng thuận tiện khi thao tác.

Khi chọn size, cần đối chiếu với đường ống đang dùng và chọn đúng một trong các size 20, 25, 32 hoặc 40. Đồng thời kiểm tra hệ kích thước theo tiêu chuẩn DIN hoặc ANSI của toàn bộ đường ống.

Trang sản phẩm có file 3D/CAD theo từng size, catalogue PDF và tờ rơi PDF để tham khảo trước khi bố trí hệ thống.

Ứng dụng thực tế tại Việt Nam

Phù hợp cho các hệ thống cần thu nước và cặn tại đáy bể.

Hồ cá nước ngọt
Hồ cá biển (Reef)
Hệ lọc Sump
Đường xuống
Công trình xử lý nước

Ưu điểm nổi bật

Thoát nước thông suốt nhờ cửa xả có đường kính lớn.
Giữ rác lớn trước cửa xả bằng phần lưới chắn.
Hạn chế rò nước nhờ vòng làm kín dạng O.
Dễ chọn theo đường ống với các size 20, 25, 32 và 40.
Thuận tiện tham khảo thiết kế nhờ file 3D/CAD theo từng size.

Hướng dẫn lắp đặt

1 Chuẩn bị ống Cắt ống vuông góc, làm sạch bavia, lau sạch và để khô đầu ống cùng lòng phụ kiện.
2 Lắp thử Lắp thử ống vào phụ kiện khi chưa bôi keo để kiểm tra đúng size và độ sâu cắm.
3 Bôi keo Bôi keo dán ống nhựa PVC chuyên dụng lên đầu ống và lòng phụ kiện theo hướng dẫn của nhà sản xuất keo.
4 Lắp và giữ cố định Cắm ống vào hết độ sâu, giữ cố định theo thời gian nhà sản xuất keo khuyến cáo, lau sạch keo thừa.
5 Chờ keo khô Chờ keo khô theo khuyến cáo của nhà sản xuất keo rồi mới cho nước chạy thử.

Câu hỏi thường gặp

Chọn size xả đáy như thế nào?

Đối chiếu với size đường ống đang sử dụng và chọn size 20, 25, 32 hoặc 40. Cần kiểm tra thêm hệ kích thước DIN hoặc ANSI của toàn bộ đường ống.

Nên bố trí phụ kiện ở vị trí nào trong hệ thống?

Phụ kiện được lắp xuyên đáy bể tại điểm cần thu nước, cặn và chất thải vào đường ống. Vị trí này phù hợp với đường xuống hoặc hệ lọc Sump.

Sản phẩm sử dụng kiểu nối nào?

Sản phẩm sử dụng kiểu nối dán keo.

Trang sản phẩm có file 3D/CAD không?

Có file 3D/CAD theo từng size. Trang cũng có catalogue PDF và tờ rơi PDF để tham khảo.

Áp lực danh định của sản phẩm là bao nhiêu?

Áp lực danh định theo bảng thông số của hãng là PN10.

Thông số kỹ thuật

Kích thước	20 – 40 mm
Quy đổi DN	DN15 – DN32
Vật liệu	uPVC
Kiểu nối	Dán keo (Socket)
Tiêu chuẩn	DIN, ANSI
Áp lực danh định	PN10
Mã hãng	611

Bảng kích thước

Size (mm)	DN	D
20	DN15	38
25	DN20	45
32	DN25	52
40	DN32	61

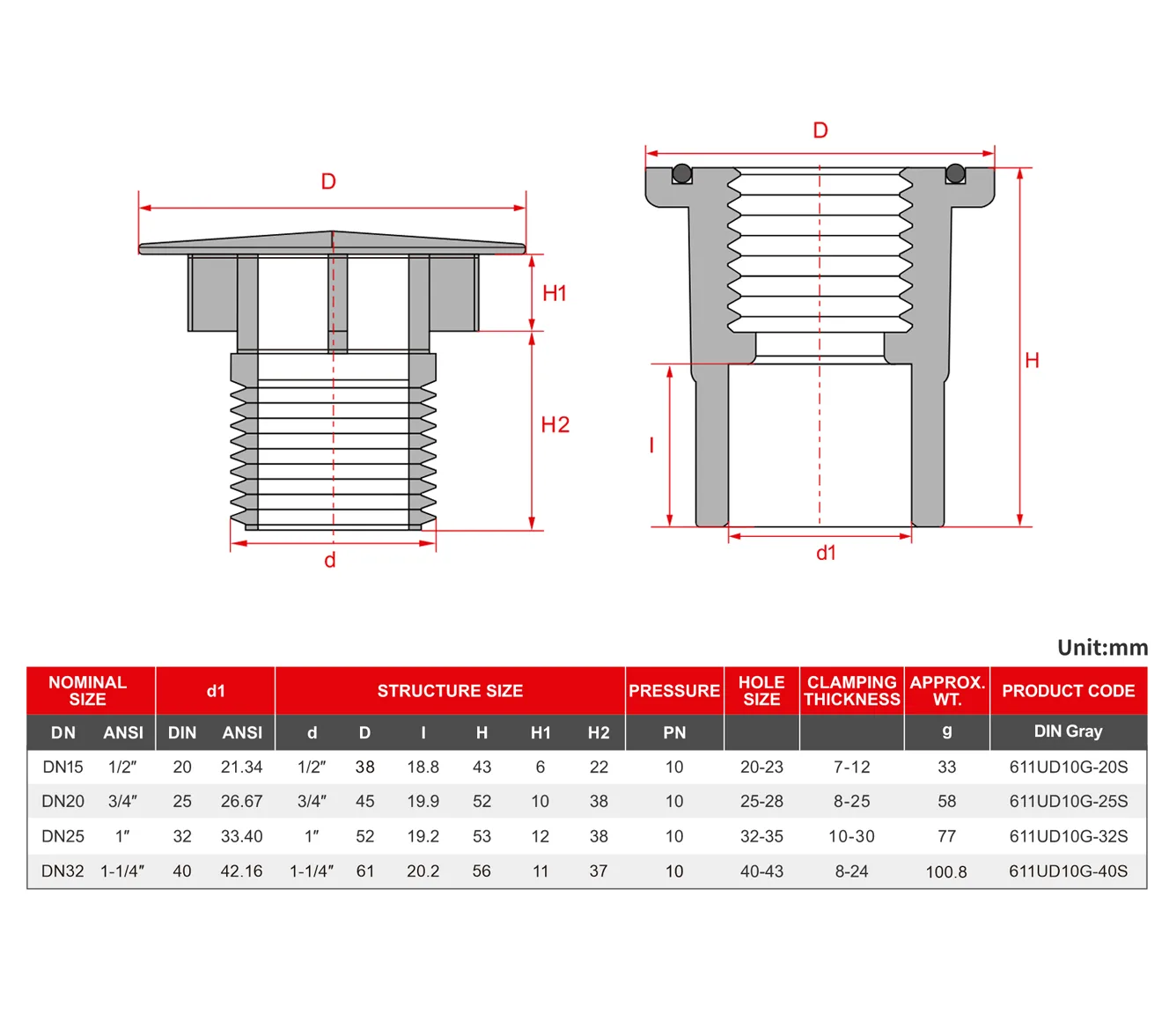

Bản vẽ kỹ thuật

Bản vẽ kích thước Xả đáy có lưới chắn uPVC FlowColour

Bấm để xem lớn

Bảng kích thước đầy đủ (đơn vị: mm)

Size (mm)	DN	ANSI	d1 (ANSI)	d	D	l	H	H1	H2	PN	HOLE SIZE	CLAMPING THICKNESS	Khối lượng (g)	Mã sản phẩm
20	DN15	1/2″	21.34	1/2″	38	18.8	43	6	22	10	20-23	7-12	33	611UD10G-20S
25	DN20	3/4″	26.67	3/4″	45	19.9	52	10	38	10	25-28	8-25	58	611UD10G-25S
32	DN25	1″	33.40	1″	52	19.2	53	12	38	10	32-35	10-30	77	611UD10G-32S
40	DN32	1-1/4″	42.16	1-1/4″	61	20.2	56	11	37	10	40-43	8-24	100.8	611UD10G-40S
