Xuyên thành góc vuông uPVC 20/25/32/40 FlowColour (Sanking)

Đưa đường ống xuyên thành và đổi hướng gọn trong cùng vị trí

Liên hệ để nhận báo giá

Gọn tuyến ống nhờ kết hợp xuyên thành và chuyển hướng tại cùng vị trí.
Dễ chọn đồng bộ với đường ống DIN nhờ các size 20, 25, 32 và 40.
Thuận tiện kiểm tra hình dáng bằng ảnh xoay 360 độ trước khi chọn.
Dễ đưa vào thiết kế nhờ file 3D/CAD riêng theo từng size.
Phù hợp hệ thống áp lực danh định PN10.

Giao hàng toàn quốcTừ 1 - 3 ngày
Hỗ trợ kỹ thuậtTư vấn 24/7
Tài liệu kỹ thuậtPDF, CAD, 3D

Hàng chính hãngFlowColour (Sanking)

Bảo hành chất lượngAn tâm sử dụng

Giao hàng nhanhToàn quốc

Hỗ trợ kỹ thuậtCho hồ cá và công trình

Mô tả sản phẩm

Xuyên thành góc vuông dùng để đưa đường ống qua thành và chuyển hướng ngay tại vị trí xuyên thành. Sản phẩm phù hợp cho đường nước trong bể cá, hệ lọc Sump và công trình xử lý nước.

Hãng sử dụng vật liệu cấp nước tinh khiết và thiết kế cho áp lực cấp công nghiệp. Bề mặt được hoàn thiện trơn, hình dáng công thái học, thuận tiện khi bố trí trong hệ thống ống.

Chọn size trùng với đường ống DIN đang sử dụng: 20, 25, 32 hoặc 40. Kiểu nối dán keo cần được đối chiếu đồng bộ với ống và các phụ kiện ống còn lại trong tuyến.

Trang sản phẩm có ảnh xoay 360 độ, file 3D/CAD theo từng size, catalogue PDF và tờ rơi PDF để tham khảo trước khi chọn.

Ứng dụng thực tế tại Việt Nam

Phù hợp cho các tuyến nước cần xuyên thành và đổi hướng trong những hệ thống sau:

Hồ cá nước ngọt
Hồ cá biển (Reef)
Hệ lọc Sump
Đường hồi
Đường xuống
Công trình xử lý nước

Ưu điểm nổi bật

Gọn tuyến ống nhờ kết hợp xuyên thành và chuyển hướng tại cùng vị trí.
Dễ chọn đồng bộ với đường ống DIN nhờ các size 20, 25, 32 và 40.
Thuận tiện kiểm tra hình dáng bằng ảnh xoay 360 độ trước khi chọn.
Dễ đưa vào thiết kế nhờ file 3D/CAD riêng theo từng size.
Phù hợp hệ thống áp lực danh định PN10.

Hướng dẫn lắp đặt

1 Chuẩn bị ống Cắt ống vuông góc, làm sạch bavia, lau sạch và để khô đầu ống cùng lòng phụ kiện.
2 Lắp thử Lắp thử ống vào phụ kiện khi chưa bôi keo để kiểm tra đúng size và độ sâu cắm.
3 Bôi keo Bôi keo dán ống nhựa PVC chuyên dụng lên đầu ống và lòng phụ kiện theo hướng dẫn của nhà sản xuất keo.
4 Lắp và giữ cố định Cắm ống vào hết độ sâu, giữ cố định theo thời gian nhà sản xuất keo khuyến cáo, lau sạch keo thừa.
5 Chờ keo khô Chờ keo khô theo khuyến cáo của nhà sản xuất keo rồi mới cho nước chạy thử.

Câu hỏi thường gặp

Chọn size Xuyên thành góc vuông thế nào?

Chọn cùng size với đường ống DIN đang dùng. Các lựa chọn hiện có gồm 20, 25, 32 và 40.

Sản phẩm phù hợp lắp ở vị trí nào trong hệ thống?

Phù hợp tại vị trí đường ống cần đi xuyên qua thành và chuyển hướng, như đường hồi, đường xuống hoặc tuyến nước của hệ lọc Sump.

Kiểu kết nối của sản phẩm là gì?

Sản phẩm dùng kiểu nối dán keo.

Có file 3D/CAD để bố trí thiết kế không?

Có. Trang sản phẩm cung cấp file 3D/CAD theo từng size.

Có tài liệu nào để xem trước khi chọn size?

Có ảnh xoay 360 độ, catalogue PDF, tờ rơi PDF và file 3D/CAD theo size.

Áp lực danh định và thông số T là bao nhiêu?

Theo bảng thông số của hãng, áp lực danh định là PN10 và T là 3.0.

Thông số kỹ thuật

Kích thước	20 – 40 mm
Quy đổi DN	DN15 – DN32
Vật liệu	uPVC
Kiểu nối	Dán keo (Socket)
Tiêu chuẩn	DIN
t	3.0
Áp lực danh định	PN10
Mã hãng	610

Bảng kích thước

Size (mm)	DN	D	L
20	DN15	38	49
25	DN20	45	56
32	DN25	52	66
40	DN32	60	78.9

Bản vẽ kỹ thuật

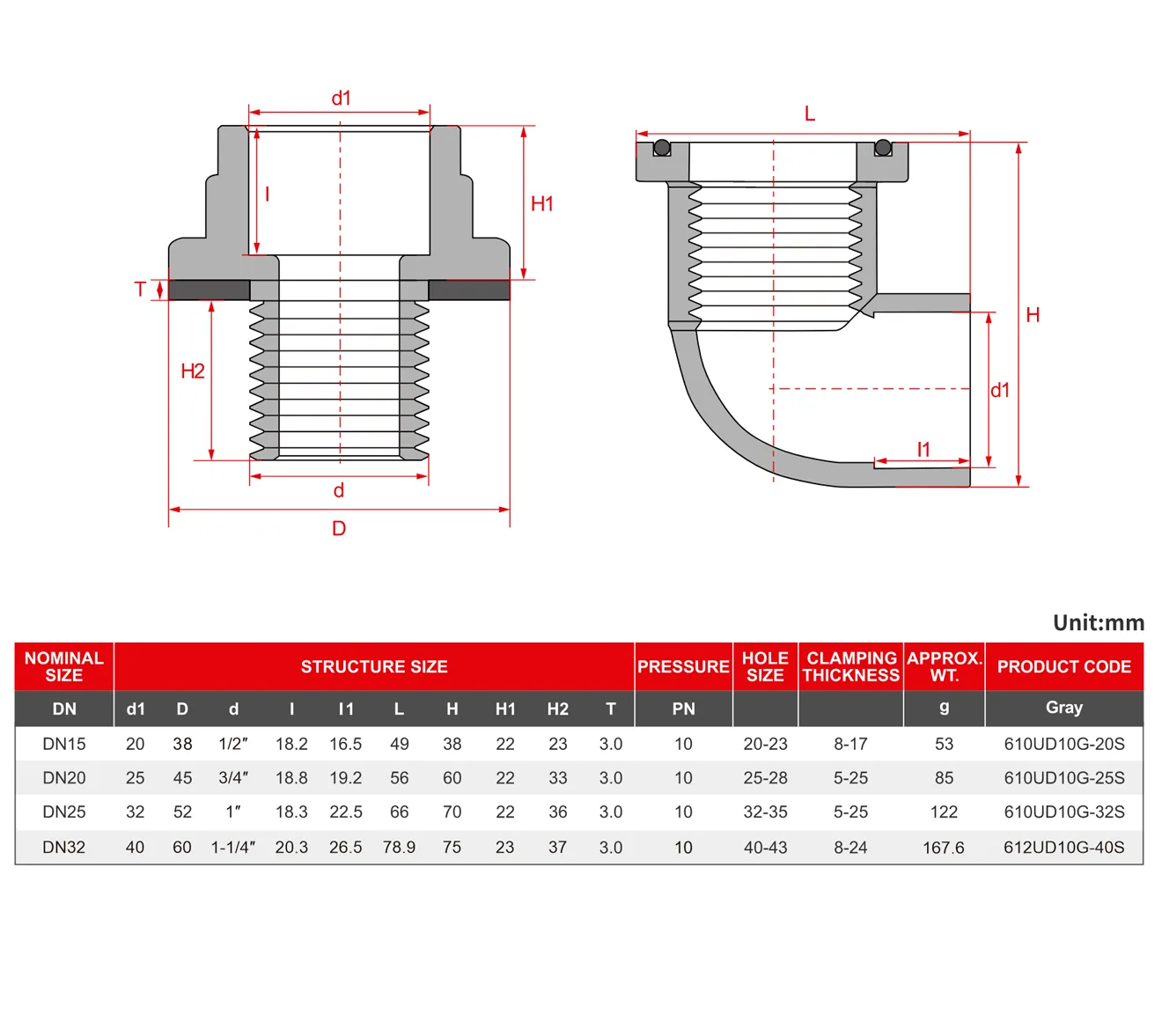

Bản vẽ kích thước Xuyên thành góc vuông uPVC FlowColour

Bấm để xem lớn

Bảng kích thước đầy đủ (đơn vị: mm)

Size (mm)	DN	D	d	l	l1	L	H	H1	H2	T	PN	Cỡ lỗ khoan	Độ dày kẹp	Khối lượng (g)	Mã sản phẩm
20	DN15	38	1/2”	18.2	16.5	49	38	22	23	3.0	10	20-23	8-17	53	610UD10G-20S
25	DN20	45	3/4”	18.8	19.2	56	60	22	33	3.0	10	25-28	5-25	85	610UD10G-25S
32	DN25	52	1”	18.3	22.5	66	70	22	36	3.0	10	32-35	5-25	122	610UD10G-32S
40	DN32	60	1-1/4”	20.3	26.5	78.9	75	23	37	3.0	10	40-43	8-24	167.6	612UD10G-40S
