Xả đáy có lưới chắn dạng co uPVC 20/25/32/40 FlowColour (Sanking)

Thoát cặn và chất thải thuận hơn qua thân co

Liên hệ để nhận báo giá

Giảm nguy cơ cặn và chất thải bị cản tại cửa xả.
Giữ kín nước nhờ vòng đệm chữ O.
Dễ bố trí tại điểm cần đổi hướng ngay sau cửa xả.
Thuận tiện chọn đồng bộ với đường ống DIN size 20, 25, 32 hoặc 40.
Dễ tham khảo thiết kế nhờ file 3D/CAD theo từng size.

Giao hàng toàn quốcTừ 1 - 3 ngày
Hỗ trợ kỹ thuậtTư vấn 24/7
Tài liệu kỹ thuậtPDF, CAD, 3D

Hàng chính hãngFlowColour (Sanking)

Bảo hành chất lượngAn tâm sử dụng

Giao hàng nhanhToàn quốc

Hỗ trợ kỹ thuậtCho hồ cá và công trình

Mô tả sản phẩm

Xả đáy có lưới chắn dạng co dùng để thu nước, cặn và chất thải vào đường ống. Thân bẻ góc phù hợp với các vị trí cần đổi hướng dòng chảy ngay tại điểm xả đáy.

Sản phẩm làm từ nhựa uPVC, có vòng đệm chữ O giúp kín nước. Phần kẹp kéo dài, cửa xả lớn và đường thoát thông thoáng hỗ trợ dòng chảy lớn, giúp cặn cùng chất thải đi qua thuận hơn. Bề mặt trơn và thiết kế thuận tay giúp thao tác thuận tiện.

Chọn size 20, 25, 32 hoặc 40 theo đúng kích thước đường ống DIN đang sử dụng. Nên đối chiếu size của toàn bộ tuyến ống trước khi chọn để các đầu dán keo đồng bộ.

Trang sản phẩm có file 3D/CAD theo từng size, catalogue PDF và tờ rơi PDF để tham khảo khi bố trí hệ thống.

Ứng dụng thực tế tại Việt Nam

Phù hợp cho các vị trí thu nước và thoát cặn trong hệ thống hồ cá hoặc xử lý nước.

Hồ cá nước ngọt
Hồ cá biển (Reef)
Hệ lọc Sump
Đường xuống
Công trình xử lý nước

Ưu điểm nổi bật

Giảm nguy cơ cặn và chất thải bị cản tại cửa xả.
Giữ kín nước nhờ vòng đệm chữ O.
Dễ bố trí tại điểm cần đổi hướng ngay sau cửa xả.
Thuận tiện chọn đồng bộ với đường ống DIN size 20, 25, 32 hoặc 40.
Dễ tham khảo thiết kế nhờ file 3D/CAD theo từng size.

Hướng dẫn lắp đặt

1 Chuẩn bị ống Cắt ống vuông góc, làm sạch bavia, lau sạch và để khô đầu ống cùng lòng phụ kiện.
2 Lắp thử Lắp thử ống vào phụ kiện khi chưa bôi keo để kiểm tra đúng size và độ sâu cắm.
3 Bôi keo Bôi keo dán ống nhựa PVC chuyên dụng lên đầu ống và lòng phụ kiện theo hướng dẫn của nhà sản xuất keo.
4 Lắp và giữ cố định Cắm ống vào hết độ sâu, giữ cố định theo thời gian nhà sản xuất keo khuyến cáo, lau sạch keo thừa.
5 Chờ keo khô Chờ keo khô theo khuyến cáo của nhà sản xuất keo rồi mới cho nước chạy thử.

Câu hỏi thường gặp

Chọn size nào cho đường ống đang dùng?

Chọn đúng size 20, 25, 32 hoặc 40 theo đường ống DIN hiện có. Cần đối chiếu toàn bộ tuyến ống để đầu dán keo đồng bộ.

Nên bố trí phụ kiện ở đâu trong hệ thống?

Phù hợp tại điểm thu nước, thoát cặn và chất thải vào đường xuống, đặc biệt khi cần đổi hướng ngay sau vị trí xả.

Sản phẩm chịu áp lực danh định bao nhiêu?

Áp lực danh định theo bảng thông số của hãng là PN10.

Trang sản phẩm có file 3D để dựng hệ thống không?

Có file 3D/CAD theo từng size. Trang cũng có catalogue PDF và tờ rơi PDF để tham khảo.

Phụ kiện sử dụng kiểu nối nào?

Sản phẩm dùng kiểu nối dán keo.

Thông số kỹ thuật

Kích thước	20 – 40 mm
Quy đổi DN	DN15 – DN32
Vật liệu	uPVC
Kiểu nối	Dán keo (Socket)
Tiêu chuẩn	DIN
Áp lực danh định	PN10
Mã hãng	612

Bảng kích thước

Size (mm)	DN	D	L
20	DN15	38	49
25	DN20	45	56
32	DN25	52	66
40	DN32	61	78.9

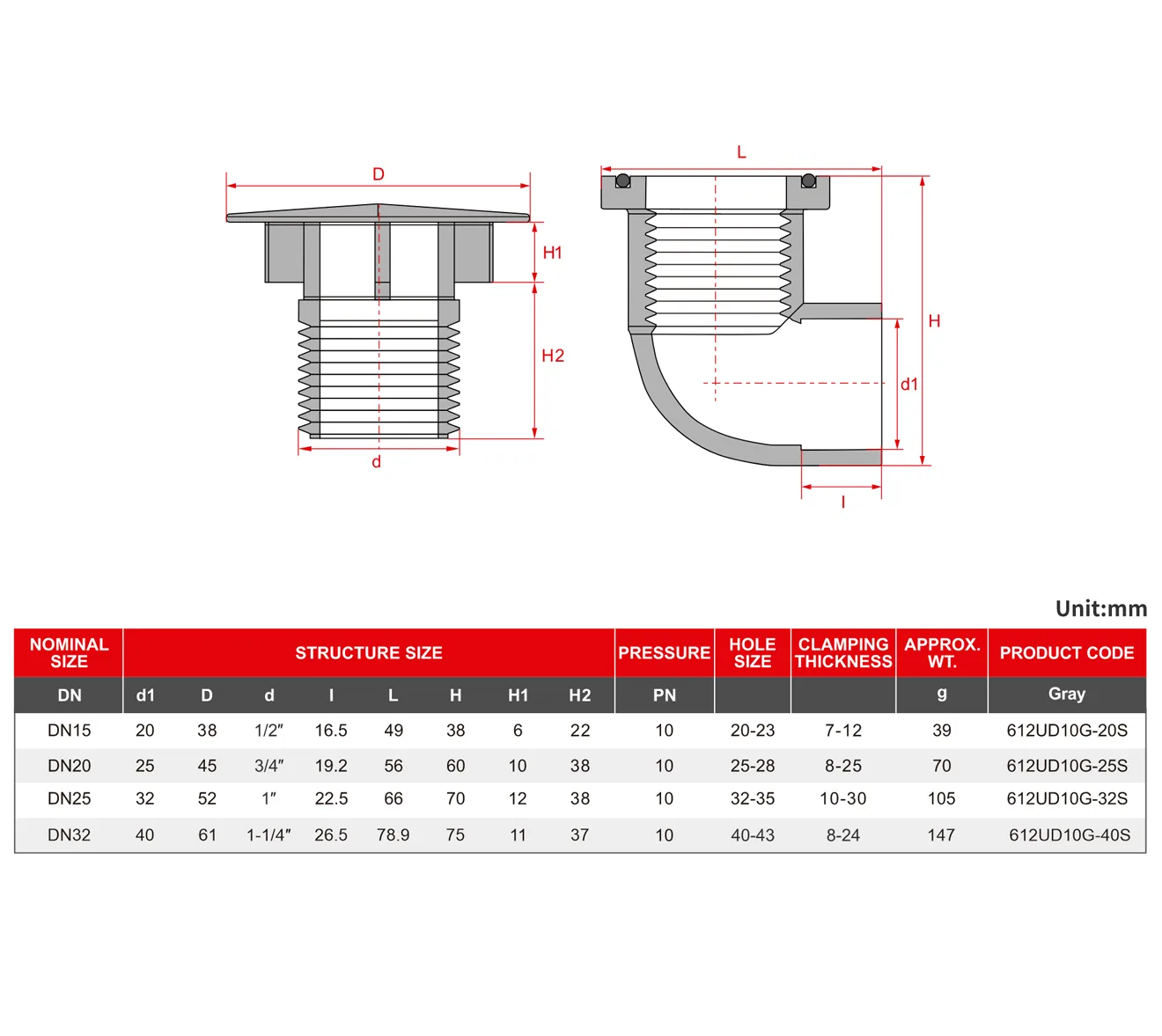

Bản vẽ kỹ thuật

Bản vẽ kích thước Xả đáy có lưới chắn dạng co uPVC FlowColour

Bấm để xem lớn

Bảng kích thước đầy đủ (đơn vị: mm)

Size (mm)	DN	D	d	l	L	H	H1	H2	PN	HOLE SIZE	CLAMPING THICKNESS	Khối lượng (g)	Mã sản phẩm
20	DN15	38	1/2”	16.5	49	38	6	22	10	20-23	7-12	39	612UD10G-20S
25	DN20	45	3/4”	19.2	56	60	10	38	10	25-28	8-25	70	612UD10G-25S
32	DN25	52	1”	22.5	66	70	12	38	10	32-35	10-30	105	612UD10G-32S
40	DN32	61	1-1/4”	26.5	78.9	75	11	37	10	40-43	8-24	147	612UD10G-40S
