Van góc uPVC 1/2"/3/4" FlowColour (Sanking)
Điều tiết dòng chảy gọn trong không gian hạn chế
- Điều tiết dòng chảy thuận tiện trong hệ thống ống.
- Tiết kiệm không gian nhờ cấu trúc thân góc 90 độ.
- Dễ đối chiếu lựa chọn nhờ hai size bán sẵn.
- Hỗ trợ sử dụng ngoài trời nhờ phụ gia kháng tia UV.
- Giao hàng toàn quốcTừ 1 - 3 ngày
- Hỗ trợ kỹ thuậtTư vấn 24/7
- Tài liệu kỹ thuậtPDF, CAD, 3D
Mô tả sản phẩm
Van góc dùng để điều tiết dòng chảy trong hệ thống ống. Cấu trúc dạng góc phù hợp với những tuyến ống cần bố trí gọn trong không gian hạn chế.

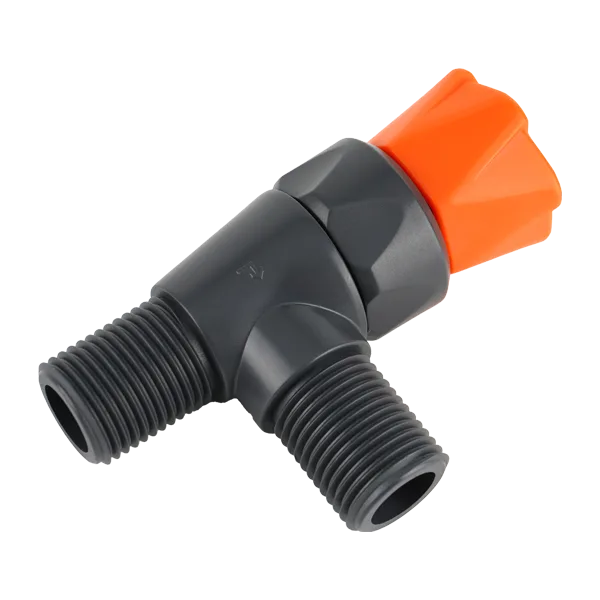

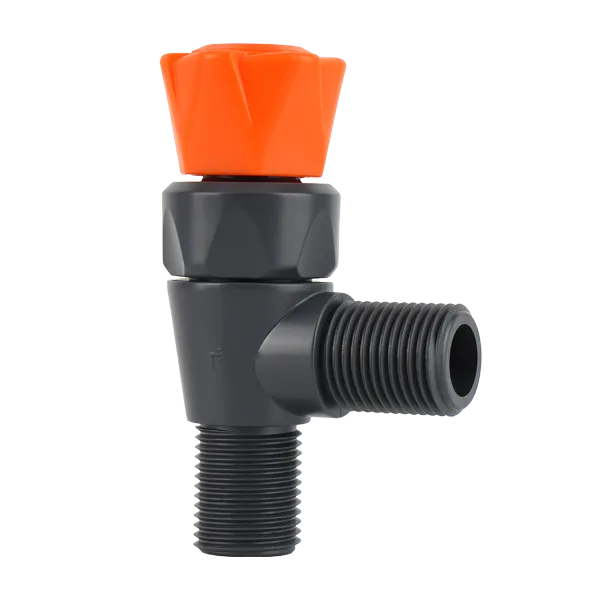

Sản phẩm có thiết kế hai đầu ren ngoài và thân góc 90 độ. Thân van được làm dày, sử dụng nhựa uPVC có phụ gia kháng tia UV nhằm kéo dài thời gian sử dụng ngoài trời. Khả năng điều tiết dòng chảy là điểm nổi bật của thiết kế này.
Khi chọn size, cần đối chiếu trực tiếp với size của đường ống và phụ kiện ren đang sử dụng. Sản phẩm thuộc hệ kích thước theo tiêu chuẩn DIN và có áp lực danh định PN10.
Trang sản phẩm có ảnh xoay 360 độ để quan sát cấu tạo, cùng catalogue PDF và tờ rơi PDF để tham khảo thêm thông tin.
Ứng dụng thực tế tại Việt Nam
Phù hợp cho các hệ thống ống hồ cá, hệ lọc và công trình xử lý nước.
-
Hồ cá nước ngọt
-
Hồ cá biển (Reef)
-
Hệ lọc Sump
- Đường hồi
-
Công trình xử lý nước
Ưu điểm nổi bật
- Điều tiết dòng chảy thuận tiện trong hệ thống ống.
- Tiết kiệm không gian nhờ cấu trúc thân góc 90 độ.
- Dễ đối chiếu lựa chọn nhờ hai size bán sẵn.
- Hỗ trợ sử dụng ngoài trời nhờ phụ gia kháng tia UV.
Câu hỏi thường gặp
Chọn size van theo đường ống như thế nào?
Đối chiếu size của đường ống và phụ kiện ren đang dùng với các lựa chọn hiển thị trên trang sản phẩm.
Van sử dụng kiểu kết nối nào?
Sản phẩm có thiết kế hai đầu ren ngoài.
Sản phẩm theo tiêu chuẩn nào?
Sản phẩm thuộc hệ kích thước theo tiêu chuẩn DIN.
Áp lực danh định của van là bao nhiêu?
Áp lực danh định theo bảng thông số đã duyệt là PN10.
Trang sản phẩm có tài liệu nào để tham khảo?
Có ảnh xoay 360 độ, catalogue PDF và tờ rơi PDF.
Thông số kỹ thuật
| Kích thước | 1/2" – 3/4" |
|---|---|
| Vật liệu | uPVC |
| Kiểu nối | Ren (Thread) |
| Tiêu chuẩn | DIN |
| Áp lực danh định | PN10 |
| Mã hãng | 305 |
Bảng kích thước
| Cỡ | L |
|---|---|
| 1/2" | 60.3 |
| 3/4" | 64.8 |

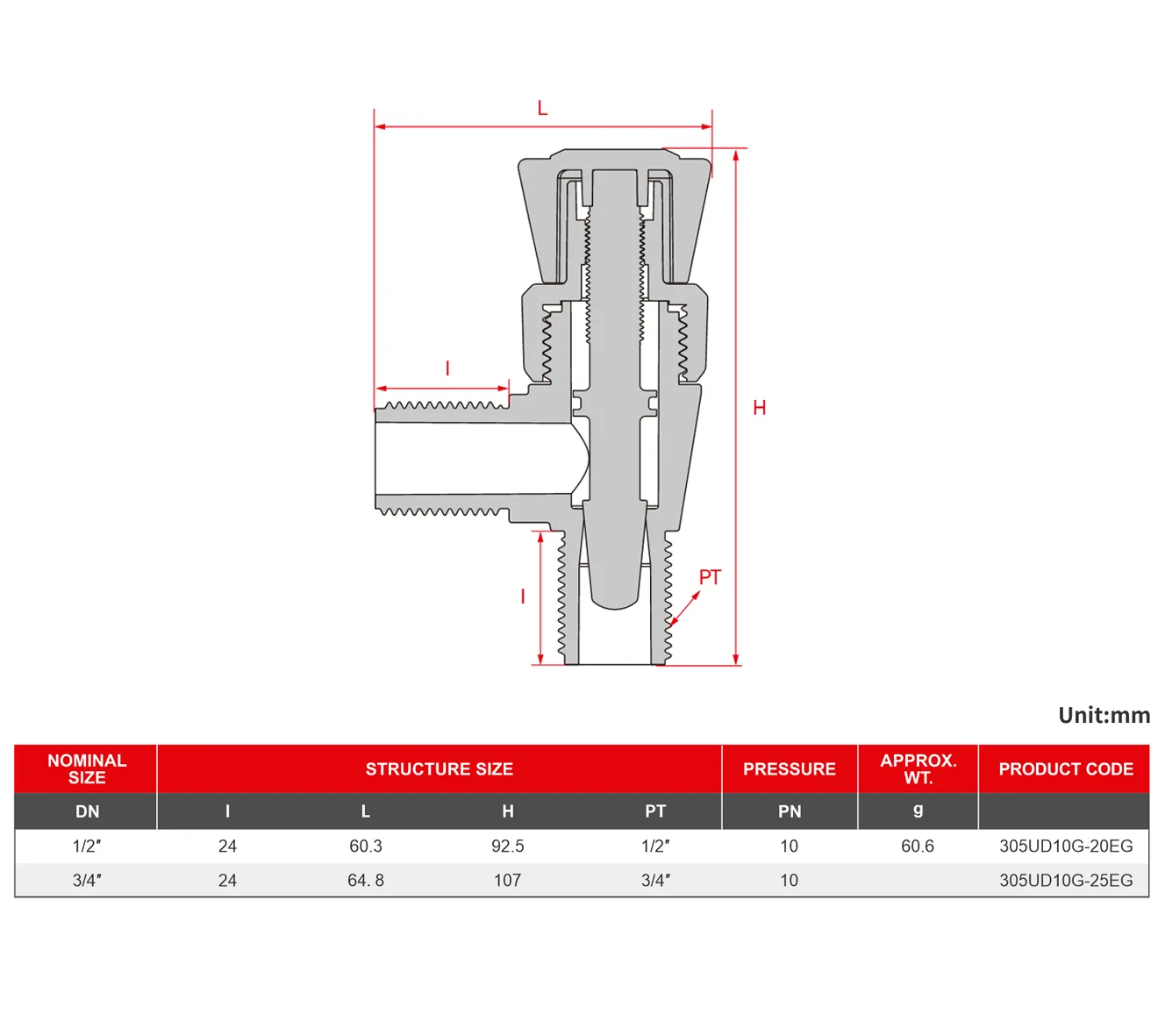

Bản vẽ kỹ thuật
Bấm để xem lớn
Bảng kích thước đầy đủ (đơn vị: mm)
| Cỡ | l | L | H | PT | PN | Khối lượng (g) | Mã sản phẩm |
|---|---|---|---|---|---|---|---|
| 1/2" | 24 | 60.3 | 92.5 | 1/2" | 10 | 60.6 | 305UD10G-20EG |
| 3/4" | 24 | 64.8 | 107 | 3/4" | 10 | 305UD10G-25EG |
