Tê PVC trong suốt 20/25/32/40/50 FlowColour (Sanking)

Chia nhánh đường ống gọn, dễ quan sát dòng nước

Liên hệ để nhận báo giá

Chia nhánh đường nước gọn trong cùng một hệ thống.
Dễ quan sát bên trong nhờ vật liệu PVC trong suốt.
Chậm ố vàng hơn nhờ công thức vật liệu được tối ưu.
Thuận tiện chọn đúng cỡ với năm size đang bán.
Dễ kiểm tra hình dáng từng size qua ảnh 360 độ và file 3D/CAD.

Giao hàng toàn quốcTừ 1 - 3 ngày
Hỗ trợ kỹ thuậtTư vấn 24/7
Tài liệu kỹ thuậtPDF, CAD, 3D

Hàng chính hãngFlowColour (Sanking)

Bảo hành chất lượngAn tâm sử dụng

Giao hàng nhanhToàn quốc

Hỗ trợ kỹ thuậtCho hồ cá và công trình

Mô tả sản phẩm

Tê dùng để tạo điểm chia nhánh trong hệ thống ống, phù hợp cho đường nước của bể cá, hệ lọc Sump và công trình xử lý nước.

Khuôn được đánh bóng ở cấp độ cao hơn để tăng độ trong. Công thức PVC được tối ưu với giá trị Vicat lớn hơn 62, giúp kéo dài thời gian sử dụng và làm chậm quá trình ố vàng. Kích thước được làm dày theo định hướng cấp công nghiệp; kích thước và độ dày thành ống theo hệ tiêu chuẩn châu Âu / Hoa Kỳ.

Chọn size 20, 25, 32, 40 hoặc 50 theo kích thước đường ống đang dùng. Nên đối chiếu đúng hệ DIN / ANSI SCH40 và lắp thử trước khi dán keo để kiểm tra size cùng độ sâu cắm.

Trang sản phẩm có ảnh xoay 360 độ, file 3D/CAD theo từng size, catalogue PDF và tờ rơi PDF để tham khảo trước khi chọn.

Ứng dụng thực tế tại Việt Nam

Phù hợp cho các vị trí cần chia nhánh đường nước trong những hệ thống sau:

Hồ cá nước ngọt
Hồ cá biển (Reef)
Hệ lọc Sump
Đường hồi
Đường xuống
Công trình xử lý nước

Ưu điểm nổi bật

Chia nhánh đường nước gọn trong cùng một hệ thống.
Dễ quan sát bên trong nhờ vật liệu PVC trong suốt.
Chậm ố vàng hơn nhờ công thức vật liệu được tối ưu.
Thuận tiện chọn đúng cỡ với năm size đang bán.
Dễ kiểm tra hình dáng từng size qua ảnh 360 độ và file 3D/CAD.

Hướng dẫn lắp đặt

1 Chuẩn bị ống Cắt ống vuông góc, làm sạch bavia, lau sạch và để khô đầu ống cùng lòng phụ kiện.
2 Lắp thử Lắp thử ống vào phụ kiện khi chưa bôi keo để kiểm tra đúng size và độ sâu cắm.
3 Bôi keo Bôi keo dán ống nhựa PVC chuyên dụng lên đầu ống và lòng phụ kiện theo hướng dẫn của nhà sản xuất keo.
4 Lắp và giữ cố định Cắm ống vào hết độ sâu, giữ cố định theo thời gian nhà sản xuất keo khuyến cáo, lau sạch keo thừa.
5 Chờ keo khô Chờ keo khô theo khuyến cáo của nhà sản xuất keo rồi mới cho nước chạy thử.

Câu hỏi thường gặp

Chọn size Tê như thế nào?

Đối chiếu với kích thước đường ống đang dùng và chọn trong các size 20, 25, 32, 40 hoặc 50. Đồng thời kiểm tra đúng hệ DIN / ANSI SCH40 trước khi dán keo.

Nên đặt phụ kiện ở vị trí nào trong hệ thống?

Phù hợp tại điểm cần chia một đường nước thành các nhánh trong bể cá, hệ lọc Sump, đường hồi, đường xuống hoặc công trình xử lý nước.

Sản phẩm được lắp bằng cách nào?

Sản phẩm dùng kiểu nối dán keo. Cần lắp thử để kiểm tra size và độ sâu cắm, sau đó dùng keo dán ống nhựa PVC chuyên dụng theo hướng dẫn của nhà sản xuất keo.

Trang sản phẩm có file 3D/CAD không?

Có file 3D/CAD theo từng size. Ngoài ra còn có ảnh xoay 360 độ, catalogue PDF và tờ rơi PDF.

Áp lực danh định của sản phẩm là bao nhiêu?

Áp lực danh định là PN16 theo bảng thông số của hãng đã được duyệt.

Thông số kỹ thuật

Kích thước	20 – 50 mm
Quy đổi DN	DN15 – DN40
Vật liệu	PVC trong suốt (Clear-PVC)
Kiểu nối	Dán keo (Socket)
Tiêu chuẩn	DIN / ANSI SCH40
Áp lực danh định	PN16
Size đặt theo yêu cầu	16 · 63 mm — liên hệ đặt hàng
Mã hãng	218

Bảng kích thước

Size (mm)	DN	D	L
16	DN10	22	35
20	DN15	27	42
25	DN20	33	50.5
32	DN25	40.5	60.8
40	DN32	49.1	73
50	DN40	61	87.5
63	DN50	75.1	109

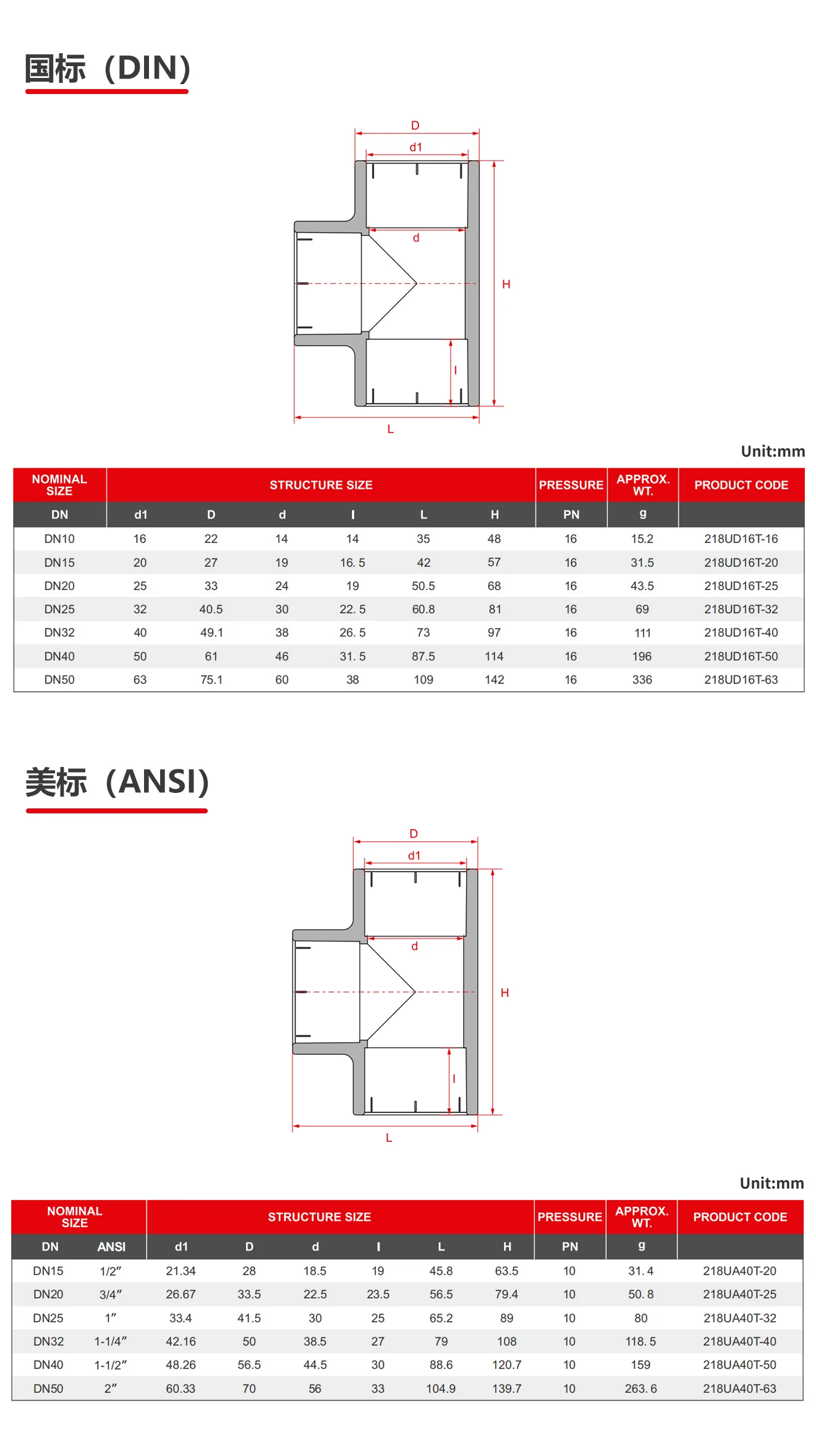

Bản vẽ kỹ thuật

Bản vẽ kích thước Tê PVC trong suốt FlowColour

Bấm để xem lớn

Bảng kích thước đầy đủ (đơn vị: mm)

Size (mm)	DN	D	d	l	L	H	PN	Khối lượng (g)	Mã sản phẩm	Ghi chú
16	DN10	22	14	14	35	48	16	15.2	218UD16T-16	Đặt theo yêu cầu
20	DN15	27	19	16.5	42	57	16	31.5	218UD16T-20
25	DN20	33	24	19	50.5	68	16	43.5	218UD16T-25
32	DN25	40.5	30	22.5	60.8	81	16	69	218UD16T-32
40	DN32	49.1	38	26.5	73	97	16	111	218UD16T-40
50	DN40	61	46	31.5	87.5	114	16	196	218UD16T-50
63	DN50	75.1	60	38	109	142	16	336	218UD16T-63	Đặt theo yêu cầu
