uPVC Thương hiệu FlowColour

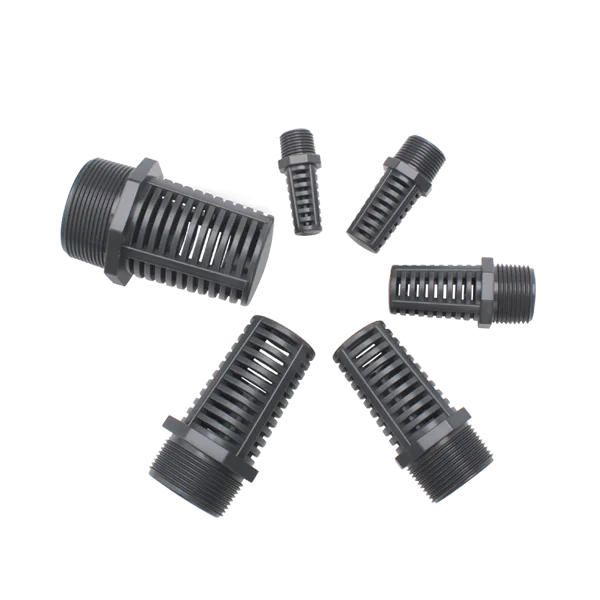

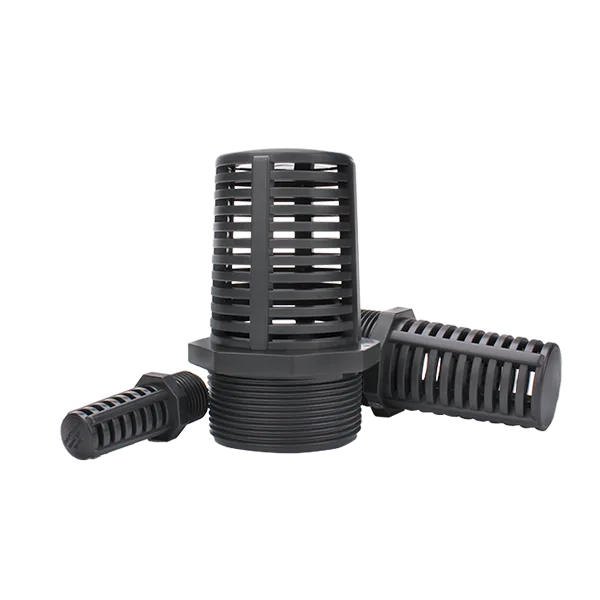

Rọ lọc ren ngoài uPVC 20/25/32/40/50 FlowColour (Sanking)

Cải thiện dòng chảy, hạn chế tắc nghẽn tại đầu vào

Liên hệ để nhận báo giá

Hạn chế tắc nghẽn nhờ phần lưới thấm có tỷ lệ đường kính lớn.
Cải thiện dòng chảy qua thiết kế lưới của hãng.
Dễ chọn theo đường ống với các size 20, 25, 32, 40 và 50.
Linh hoạt cho đầu vào bơm, đường ống, giếng sâu và đường tràn nước thải.
Thuận tiện kiểm tra thiết kế qua ảnh 360 độ và file 3D/CAD theo size.

Giao hàng toàn quốcTừ 1 - 3 ngày
Hỗ trợ kỹ thuậtTư vấn 24/7
Tài liệu kỹ thuậtPDF, CAD, 3D

Hàng chính hãngFlowColour (Sanking)

Bảo hành chất lượngAn tâm sử dụng

Giao hàng nhanhToàn quốc

Hỗ trợ kỹ thuậtCho hồ cá và công trình

Mô tả sản phẩm

Rọ lọc ren ngoài giúp ngăn vật thể gây tắc đi vào hệ thống ống, đồng thời hỗ trợ cải thiện dòng chảy qua phần lưới thấm.

Phần lưới được thiết kế với tỷ lệ đường kính lớn. Đường kính sản phẩm bằng 1.8–2.2 lần đường kính ống. Công thức nhựa uPVC cấp công nghiệp có khả năng chịu thời tiết tốt.

Khi chọn sản phẩm, đối chiếu kích thước đường ống đang dùng với các size 20, 25, 32, 40 và 50. Sản phẩm theo hệ kích thước DIN, dùng ren PT và có áp lực danh định PN10.

Trang sản phẩm có ảnh xoay 360 độ, file 3D/CAD theo từng size, catalogue PDF và tờ rơi PDF để tham khảo.

Ứng dụng thực tế tại Việt Nam

Phù hợp với các hệ thống cần lọc tại đầu vào và hỗ trợ hạn chế tắc nghẽn.

Hồ cá nước ngọt
Hồ cá biển (Reef)
Hệ lọc Sump
Công trình xử lý nước

Ưu điểm nổi bật

Hạn chế tắc nghẽn nhờ phần lưới thấm có tỷ lệ đường kính lớn.
Cải thiện dòng chảy qua thiết kế lưới của hãng.
Dễ chọn theo đường ống với các size 20, 25, 32, 40 và 50.
Linh hoạt cho đầu vào bơm, đường ống, giếng sâu và đường tràn nước thải.
Thuận tiện kiểm tra thiết kế qua ảnh 360 độ và file 3D/CAD theo size.

Câu hỏi thường gặp

Chọn size rọ lọc như thế nào?

Đối chiếu kích thước đường ống đang dùng với các size bán gồm 20, 25, 32, 40 và 50.

Sản phẩm sử dụng loại ren nào?

Sản phẩm dùng ren PT theo bảng thông số của hãng.

Áp lực danh định của sản phẩm là bao nhiêu?

Áp lực danh định là PN10.

Có file 3D/CAD để kiểm tra theo từng size không?

Có. Trang cung cấp file 3D/CAD theo size, cùng ảnh xoay 360 độ, catalogue PDF và tờ rơi PDF.

Thông số kỹ thuật

Kích thước	20 – 50 mm
Quy đổi DN	DN15 – DN40
Vật liệu	uPVC
Kiểu nối	Ren (Thread)
Tiêu chuẩn	DIN
thread	PT
Áp lực danh định	PN10
Size đặt theo yêu cầu	63 mm — liên hệ đặt hàng
Mã hãng	201

Bảng kích thước

Size (mm)	DN	L
20	DN15	62.8
25	DN20	70.9
32	DN25	79.3
40	DN32	97.6
50	DN40	104.5

Bản vẽ kỹ thuật

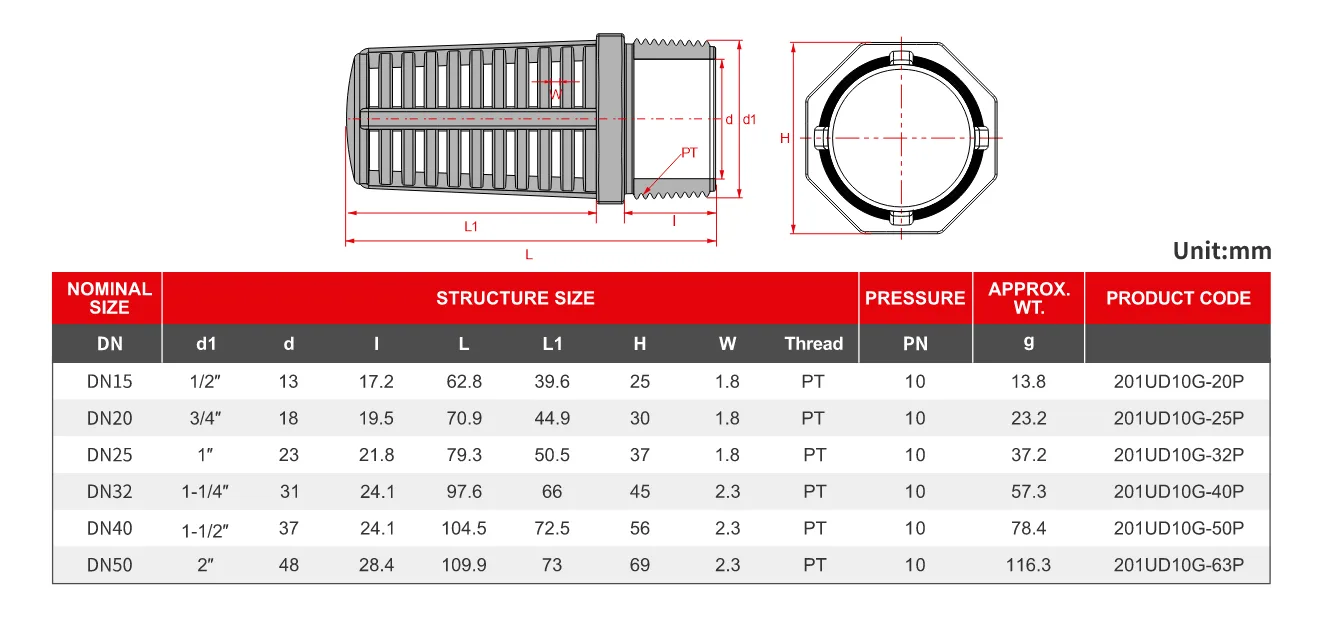

Bản vẽ kích thước Rọ lọc ren ngoài uPVC FlowColour

Bấm để xem lớn

Bảng kích thước đầy đủ (đơn vị: mm)

Size (mm)	DN	ANSI	d	l	L	L1	H	W	Thread	PN	Khối lượng (g)	Mã sản phẩm
20	DN15	1/2”	13	17.2	62.8	39.6	25	1.8	PT	10	13.8	201UD10G-20P
25	DN20	3/4”	18	19.5	70.9	44.9	30	1.8	PT	10	23.2	201UD10G-25P
32	DN25	1”	23	21.8	79.3	50.5	37	1.8	PT	10	37.2	201UD10G-32P
40	DN32	1-1/4”	31	24.1	97.6	66	45	2.3	PT	10	57.3	201UD10G-40P
50	DN40	1-1/2”	37	24.1	104.5	72.5	56	2.3	PT	10	78.4	201UD10G-50P

Tải tài liệu

Catalogue thông sốPDF · 660.33KB

File 3D / CAD – size 20STP · 652.05KB

Xem tất cả file 3D (5)

Tờ rơi sản phẩmPDF · 402.07KB
