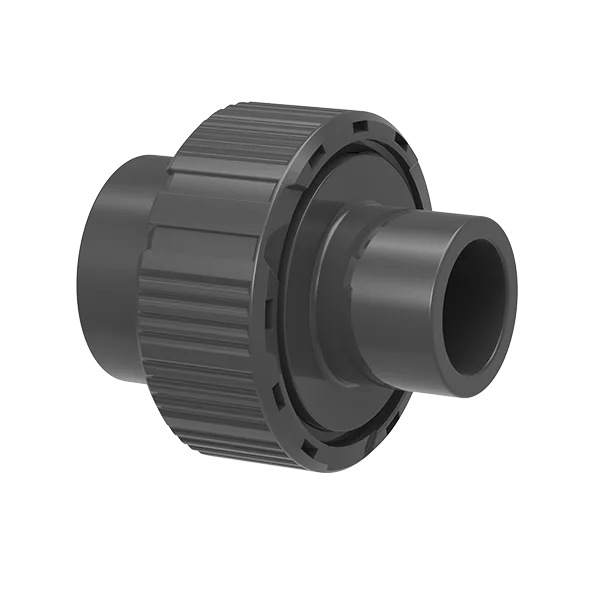

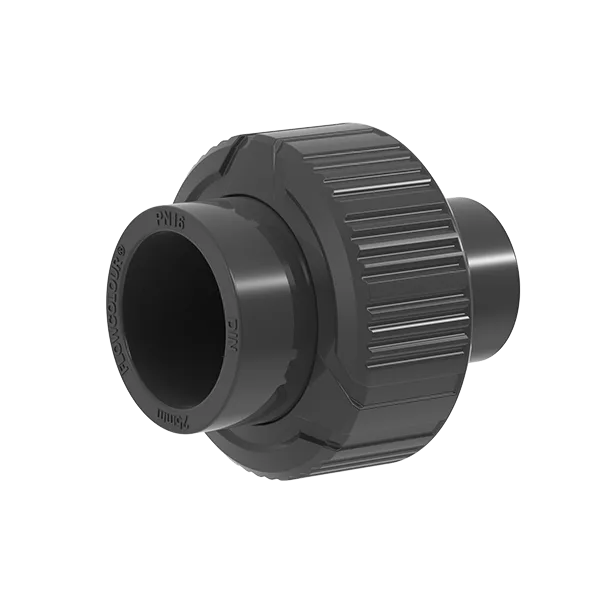

Rắc co đầu trơn uPVC 20/25/32/40/50 FlowColour (Sanking)
Kết nối gọn, linh hoạt khi bố trí đường ống
- Tiết kiệm không gian khi bố trí các đoạn ống và phụ kiện.
- Linh hoạt kết nối với nhiều phụ kiện ống trong hệ thống.
- Dễ chọn theo đường ống với các size 20, 25, 32, 40 và 50.
- Thuận tiện kiểm tra hình dáng qua ảnh xoay 360 độ và file 3D/CAD.
- Giao hàng toàn quốcTừ 1 - 3 ngày
- Hỗ trợ kỹ thuậtTư vấn 24/7
- Tài liệu kỹ thuậtPDF, CAD, 3D
Mô tả sản phẩm
Rắc co đầu trơn tạo điểm kết nối trong hệ thống ống, phù hợp khi cần liên kết với nhiều loại phụ kiện ống và bố trí đường ống gọn hơn.
Sản phẩm được làm từ nhựa uPVC. Thiết kế của hãng hướng đến việc giảm không gian lắp đặt và tăng tính linh hoạt cho nhiều cách bố trí đường ống. Kiểu nối gồm đầu trơn và dán keo, áp lực danh định PN16.
Khi chọn size, cần đối chiếu với đường ống và phụ kiện đang dùng, đồng thời kiểm tra đúng hệ kích thước DIN hoặc ANSI. Các lựa chọn đang bán gồm 20, 25, 32, 40 và 50.
Trang sản phẩm có ảnh xoay 360 độ, file 3D/CAD theo từng size, catalogue PDF và tờ rơi PDF để tham khảo trước khi bố trí hệ thống.
Ứng dụng thực tế tại Việt Nam
Phù hợp cho các hệ thống ống cần cách bố trí gọn và linh hoạt.
-
Hồ cá nước ngọt
-
Hồ cá biển (Reef)
-
Hệ lọc Sump
- Đường hồi
- Đường xuống
-
Công trình xử lý nước
Ưu điểm nổi bật
- Tiết kiệm không gian khi bố trí các đoạn ống và phụ kiện.
- Linh hoạt kết nối với nhiều phụ kiện ống trong hệ thống.
- Dễ chọn theo đường ống với các size 20, 25, 32, 40 và 50.
- Thuận tiện kiểm tra hình dáng qua ảnh xoay 360 độ và file 3D/CAD.
Hướng dẫn lắp đặt
- 1 Chuẩn bị ống Cắt ống vuông góc, làm sạch bavia, lau sạch và để khô đầu ống cùng lòng phụ kiện.
- 2 Lắp thử Lắp thử ống vào phụ kiện khi chưa bôi keo để kiểm tra đúng size và độ sâu cắm.
- 3 Bôi keo Bôi keo dán ống nhựa PVC chuyên dụng lên đầu ống và lòng phụ kiện theo hướng dẫn của nhà sản xuất keo.
- 4 Lắp và giữ cố định Cắm ống vào hết độ sâu, giữ cố định theo thời gian nhà sản xuất keo khuyến cáo, lau sạch keo thừa.
- 5 Chờ keo khô Chờ keo khô theo khuyến cáo của nhà sản xuất keo rồi mới cho nước chạy thử.
Câu hỏi thường gặp
Chọn size thế nào cho đúng đường ống đang dùng?
Đối chiếu size và hệ kích thước DIN hoặc ANSI của đường ống hiện có. Có thể lắp thử khi chưa bôi keo để kiểm tra đúng size và độ sâu cắm.
Nên lắp sản phẩm ở vị trí nào trong hệ thống?
Có thể bố trí tại điểm cần liên kết phụ kiện ống trên hệ lọc Sump, đường hồi, đường xuống hoặc công trình xử lý nước.
Sản phẩm có những size nào?
Các size đang bán gồm 20, 25, 32, 40 và 50.
Trên trang có file 3D/CAD không?
Có file 3D/CAD theo từng size. Trang cũng có ảnh xoay 360 độ, catalogue PDF và tờ rơi PDF.
Sản phẩm dùng kiểu nối nào?
Sản phẩm dùng kiểu nối đầu trơn và dán keo.
Thông số kỹ thuật
| Kích thước | 20 – 50 mm |
|---|---|
| Quy đổi DN | DN15 – DN40 |
| Vật liệu | uPVC |
| Kiểu nối | Đầu trơn, Dán keo (Spigot, Socket) |
| Tiêu chuẩn | DIN, ANSI |
| Áp lực danh định | PN16 |
| Size đặt theo yêu cầu | 63 mm — liên hệ đặt hàng |
| Mã hãng | 227 |
Bảng kích thước
| Size (mm) | DN | D | L |
|---|---|---|---|
| 20 | DN15 | 27 | 44.5 |
| 25 | DN20 | 33 | 51 |
| 32 | DN25 | 40.4 | 59 |
| 40 | DN32 | 49.5 | 73 |
| 50 | DN40 | 58.7 | 85 |
| 63 | DN50 | 74.6 | 104 |

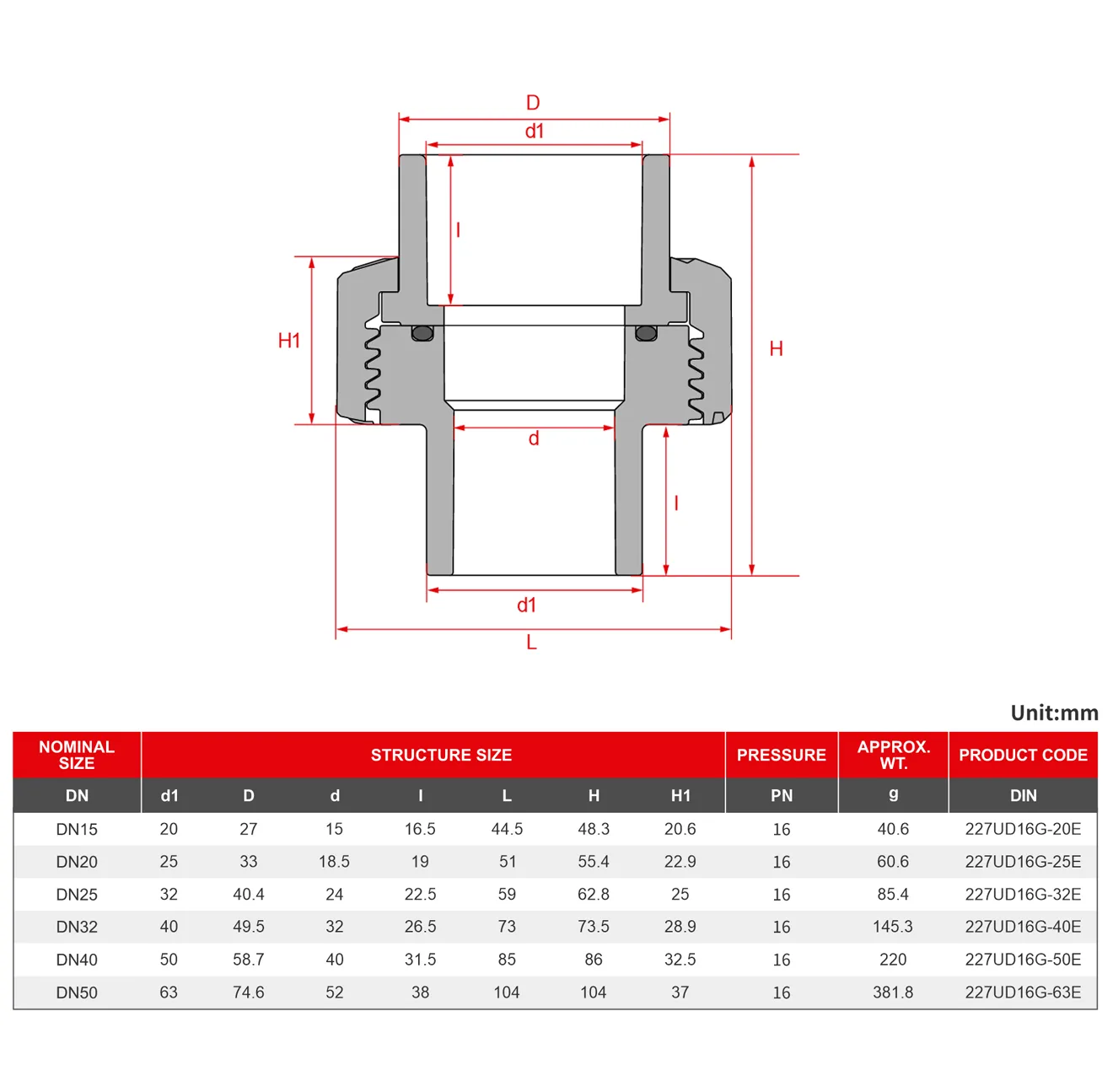

Bản vẽ kỹ thuật
Bấm để xem lớn
Bảng kích thước đầy đủ (đơn vị: mm)
| Size (mm) | DN | D | d | l | L | H | H1 | PN | Khối lượng (g) | Mã sản phẩm | Ghi chú |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 | DN15 | 27 | 15 | 16.5 | 44.5 | 48.3 | 20.6 | 16 | 40.6 | 227UD16G-20E | |
| 25 | DN20 | 33 | 18.5 | 19 | 51 | 55.4 | 22.9 | 16 | 60.6 | 227UD16G-25E | |
| 32 | DN25 | 40.4 | 24 | 22.5 | 59 | 62.8 | 25 | 16 | 85.4 | 227UD16G-32E | |
| 40 | DN32 | 49.5 | 32 | 26.5 | 73 | 73.5 | 28.9 | 16 | 145.3 | 227UD16G-40E | |
| 50 | DN40 | 58.7 | 40 | 31.5 | 85 | 86 | 32.5 | 16 | 220 | 227UD16G-50E | |
| 63 | DN50 | 74.6 | 52 | 38 | 104 | 104 | 37 | 16 | 381.8 | 227UD16G-63E | Đặt theo yêu cầu |
Tải tài liệu
File 3D / CADChưa có file cho size 20
