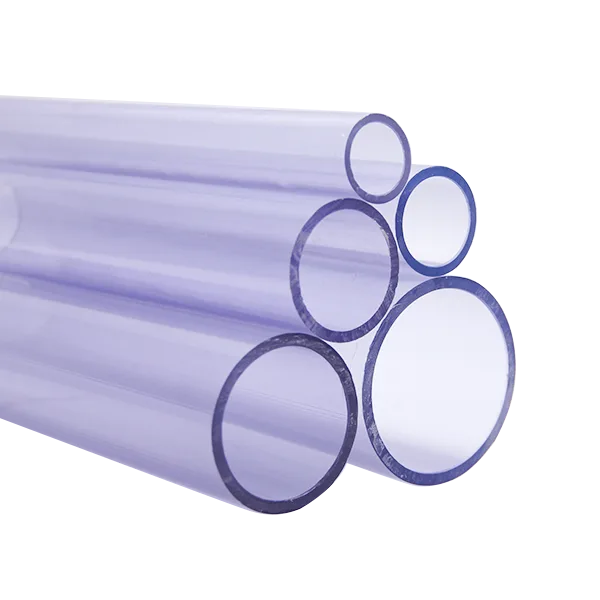

Ống PVC trong suốt 20/25/32/40/50 FlowColour (Sanking)

Quan sát chất lỏng rõ hơn ngay trong hệ thống

Liên hệ để nhận báo giá

Dễ quan sát màu và chất lượng chất lỏng bên trong.
Hạn chế đóng cặn nhờ bề mặt trong nhẵn.
Giữ dòng chất lỏng truyền qua mà không bị ảnh hưởng.
Dễ chọn đồng bộ với hệ DIN nhờ các size tiêu chuẩn.
Có độ hoàn thiện cao và dung sai nhỏ ±0.3.

Giao hàng toàn quốcTừ 1 - 3 ngày
Hỗ trợ kỹ thuậtTư vấn 24/7
Tài liệu kỹ thuậtPDF, CAD, 3D

Hàng chính hãngFlowColour (Sanking)

Bảo hành chất lượngAn tâm sử dụng

Giao hàng nhanhToàn quốc

Hỗ trợ kỹ thuậtCho hồ cá và công trình

Mô tả sản phẩm

Ống giúp dẫn chất lỏng trong hệ thống ống, đồng thời cho phép quan sát màu và chất lượng chất lỏng qua thành PVC trong suốt. Sản phẩm phù hợp với các vị trí cần theo dõi dòng chất lỏng trực tiếp.

Thành ống trong suốt, bề mặt trong nhẵn, không đóng cặn và không ảnh hưởng đến quá trình truyền chất lỏng. Kích thước tiêu chuẩn, dung sai nhỏ ±0.3, khuôn chính xác và độ hoàn thiện cao.

Chọn size theo kích thước ống và phụ kiện đang dùng trong cùng hệ DIN. Các lựa chọn hiện có gồm 20, 25, 32, 40 và 50; nên đối chiếu đúng size trước khi bố trí vào hệ thống.

Trang sản phẩm có catalogue PDF và tờ rơi PDF để tham khảo thêm thông tin từ hãng.

Ứng dụng thực tế tại Việt Nam

Phù hợp cho các hệ thống cần dẫn và quan sát chất lỏng trực tiếp.

Hồ cá nước ngọt
Hồ cá biển (Reef)
Hệ lọc Sump
Đường hồi
Đường xuống
Công trình xử lý nước

Ưu điểm nổi bật

Dễ quan sát màu và chất lượng chất lỏng bên trong.
Hạn chế đóng cặn nhờ bề mặt trong nhẵn.
Giữ dòng chất lỏng truyền qua mà không bị ảnh hưởng.
Dễ chọn đồng bộ với hệ DIN nhờ các size tiêu chuẩn.
Có độ hoàn thiện cao và dung sai nhỏ ±0.3.

Hướng dẫn lắp đặt

1 Chuẩn bị ống Cắt ống vuông góc, làm sạch bavia, lau sạch và để khô đầu ống cùng lòng phụ kiện.
2 Lắp thử Lắp thử ống vào phụ kiện khi chưa bôi keo để kiểm tra đúng size và độ sâu cắm.
3 Bôi keo Bôi keo dán ống nhựa PVC chuyên dụng lên đầu ống và lòng phụ kiện theo hướng dẫn của nhà sản xuất keo.
4 Lắp và giữ cố định Cắm ống vào hết độ sâu, giữ cố định theo thời gian nhà sản xuất keo khuyến cáo, lau sạch keo thừa.
5 Chờ keo khô Chờ keo khô theo khuyến cáo của nhà sản xuất keo rồi mới cho nước chạy thử.

Câu hỏi thường gặp

Chọn size ống thế nào cho đúng?

Đối chiếu size của ống và phụ kiện đang dùng trong cùng hệ DIN. Sản phẩm có các size 20, 25, 32, 40 và 50.

Nên bố trí ở vị trí nào trong hệ thống?

Phù hợp tại các đoạn cần dẫn và quan sát chất lỏng, như hệ lọc Sump, đường hồi, đường xuống hoặc công trình xử lý nước.

Có thể nhìn thấy gì qua thành ống?

Thành PVC trong suốt giúp quan sát màu và chất lượng của chất lỏng bên trong.

Trang sản phẩm có tài liệu nào của hãng?

Hiện có catalogue PDF và tờ rơi PDF để tham khảo.

Ống sử dụng kiểu nối nào?

Sản phẩm dùng kiểu nối dán keo.

Thông số kỹ thuật

Kích thước	20 – 50 mm
Quy đổi DN	DN15 – DN40
Vật liệu	PVC trong suốt (Clear-PVC)
Kiểu nối	Dán keo (Socket)
Tiêu chuẩn	DIN
tolerance	±0.3
Size đặt theo yêu cầu	63 · 75 · 90 · 110 · 140 · 160 mm — liên hệ đặt hàng
Mã hãng	103

Bảng kích thước

Size (mm)	DN	D
20	DN15	20
25	DN20	25
32	DN25	32
40	DN32	40
50	DN40	50
63	DN50	63
75	DN65	75
90	DN80	90
110	DN100	110
140	DN125	140
160	DN150	160

Bản vẽ kỹ thuật

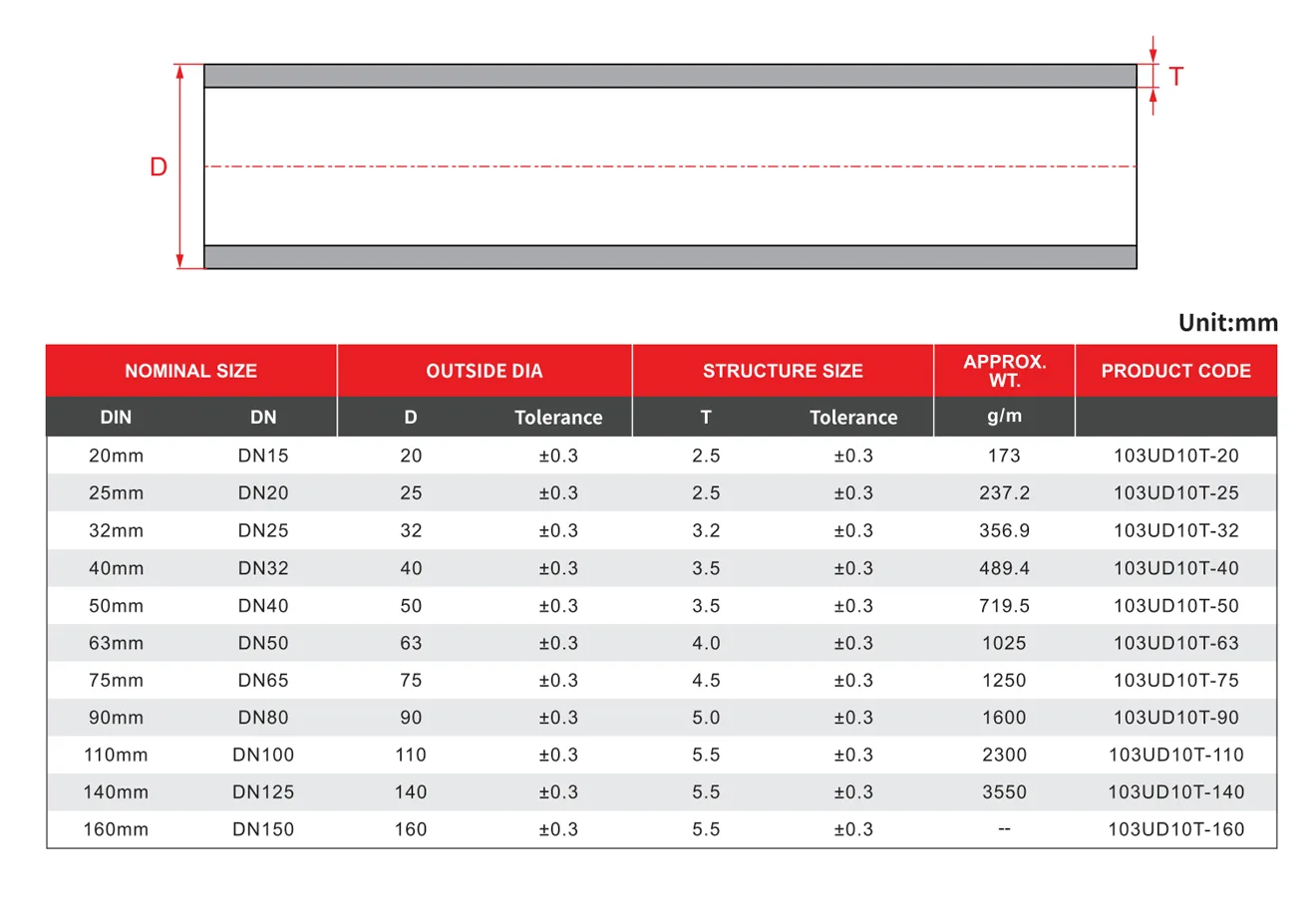

Bản vẽ kích thước Ống PVC trong suốt FlowColour

Bấm để xem lớn

Bảng kích thước đầy đủ (đơn vị: mm)

Size (mm)	DN	D	Tolerance	T	Tolerance	APPROX. WT.	Mã sản phẩm	Ghi chú
20	DN15	20	±0.3	2.5	±0.3	173	103UD10T-20
25	DN20	25	±0.3	2.5	±0.3	237.2	103UD10T-25
32	DN25	32	±0.3	3.2	±0.3	356.9	103UD10T-32
40	DN32	40	±0.3	3.5	±0.3	489.4	103UD10T-40
50	DN40	50	±0.3	3.5	±0.3	719.5	103UD10T-50
63	DN50	63	±0.3	4.0	±0.3	1025	103UD10T-63	Đặt theo yêu cầu
75	DN65	75	±0.3	4.5	±0.3	1250	103UD10T-75	Đặt theo yêu cầu
90	DN80	90	±0.3	5.0	±0.3	1600	103UD10T-90	Đặt theo yêu cầu
110	DN100	110	±0.3	5.5	±0.3	2300	103UD10T-110	Đặt theo yêu cầu
140	DN125	140	±0.3	5.5	±0.3	3550	103UD10T-140	Đặt theo yêu cầu
160	DN150	160	±0.3	5.5	±0.3		103UD10T-160	Đặt theo yêu cầu
