Nối thẳng uPVC 20/25/32/40/50 FlowColour (Sanking)

Nối liền đường ống cùng trục, gọn và dễ chọn size

Liên hệ để nhận báo giá

Nối hai đoạn ống cùng trục, giúp bố trí đường ống gọn hơn.
Dễ đối chiếu với đường ống nhờ các lựa chọn size 20, 25, 32, 40 và 50.
Hạn chế sự lắng đọng của các chất hóa học nhờ lòng phụ kiện hoàn thiện nhẵn.
Thuận tiện kiểm tra hình dáng và bố trí nhờ ảnh 360 độ cùng file 3D/CAD theo size.

Giao hàng toàn quốcTừ 1 - 3 ngày
Hỗ trợ kỹ thuậtTư vấn 24/7
Tài liệu kỹ thuậtPDF, CAD, 3D

Hàng chính hãngFlowColour (Sanking)

Bảo hành chất lượngAn tâm sử dụng

Giao hàng nhanhToàn quốc

Hỗ trợ kỹ thuậtCho hồ cá và công trình

Mô tả sản phẩm

Nối thẳng dùng để liên kết hai đoạn ống cùng trục, giúp hoàn thiện đường ống trong bể cá, hệ lọc và công trình xử lý nước.

Sản phẩm làm từ nhựa uPVC, sử dụng kiểu dán keo. Bề mặt và lòng phụ kiện được hoàn thiện nhẵn, góp phần hạn chế sự lắng đọng của các chất hóa học. Kích thước và độ dày thành ống theo hệ tiêu chuẩn châu Âu / Hoa Kỳ, với áp lực danh định PN16.

Khi chọn, đối chiếu size phụ kiện với đường ống đang dùng. Các lựa chọn hiện có gồm 20, 25, 32, 40 và 50.

Trang sản phẩm có ảnh xoay 360 độ, file 3D/CAD theo từng size, catalogue PDF và tờ rơi PDF để tham khảo trước khi bố trí hệ thống.

Ứng dụng thực tế tại Việt Nam

Phù hợp cho các vị trí cần nối thẳng đường ống trong hệ thống bể cá và xử lý nước.

Hồ cá nước ngọt
Hồ cá biển (Reef)
Hệ lọc Sump
Đường hồi
Đường xuống
Công trình xử lý nước

Ưu điểm nổi bật

Nối hai đoạn ống cùng trục, giúp bố trí đường ống gọn hơn.
Dễ đối chiếu với đường ống nhờ các lựa chọn size 20, 25, 32, 40 và 50.
Hạn chế sự lắng đọng của các chất hóa học nhờ lòng phụ kiện hoàn thiện nhẵn.
Thuận tiện kiểm tra hình dáng và bố trí nhờ ảnh 360 độ cùng file 3D/CAD theo size.

Hướng dẫn lắp đặt

1 Chuẩn bị ống Cắt ống vuông góc, làm sạch bavia, lau sạch và để khô đầu ống cùng lòng phụ kiện.
2 Lắp thử Lắp thử ống vào phụ kiện khi chưa bôi keo để kiểm tra đúng size và độ sâu cắm.
3 Bôi keo Bôi keo dán ống nhựa PVC chuyên dụng lên đầu ống và lòng phụ kiện theo hướng dẫn của nhà sản xuất keo.
4 Lắp và giữ cố định Cắm ống vào hết độ sâu, giữ cố định theo thời gian nhà sản xuất keo khuyến cáo, lau sạch keo thừa.
5 Chờ keo khô Chờ keo khô theo khuyến cáo của nhà sản xuất keo rồi mới cho nước chạy thử.

Câu hỏi thường gặp

Chọn size Nối thẳng như thế nào?

Đối chiếu với size đường ống đang sử dụng. Sản phẩm hiện có các size 20, 25, 32, 40 và 50.

Phụ kiện này phù hợp lắp ở vị trí nào trong hệ thống?

Dùng tại vị trí cần nối hai đoạn ống cùng trục, như đường hồi, đường xuống hoặc đường ống của hệ lọc Sump.

Sản phẩm sử dụng kiểu kết nối nào?

Sản phẩm sử dụng kiểu dán keo.

Trang sản phẩm có file 3D/CAD không?

Có file 3D/CAD theo từng size. Ngoài ra còn có ảnh xoay 360 độ, catalogue PDF và tờ rơi PDF.

Áp lực danh định của sản phẩm là bao nhiêu?

Theo bảng thông số đã duyệt của hãng, áp lực danh định là PN16.

Thông số kỹ thuật

Kích thước	20 – 50 mm
Quy đổi DN	DN15 – DN40
Vật liệu	uPVC
Kiểu nối	Dán keo (Socket)
Tiêu chuẩn	DIN / ANSI SCH40
Áp lực danh định	PN16
Size đặt theo yêu cầu	16 · 63 mm — liên hệ đặt hàng
Mã hãng	219

Bảng kích thước

Size (mm)	DN	D
16	DN10	22
20	DN15	27
25	DN20	33
32	DN25	41
40	DN32	49
50	DN40	61
63	DN50	75

Bản vẽ kỹ thuật

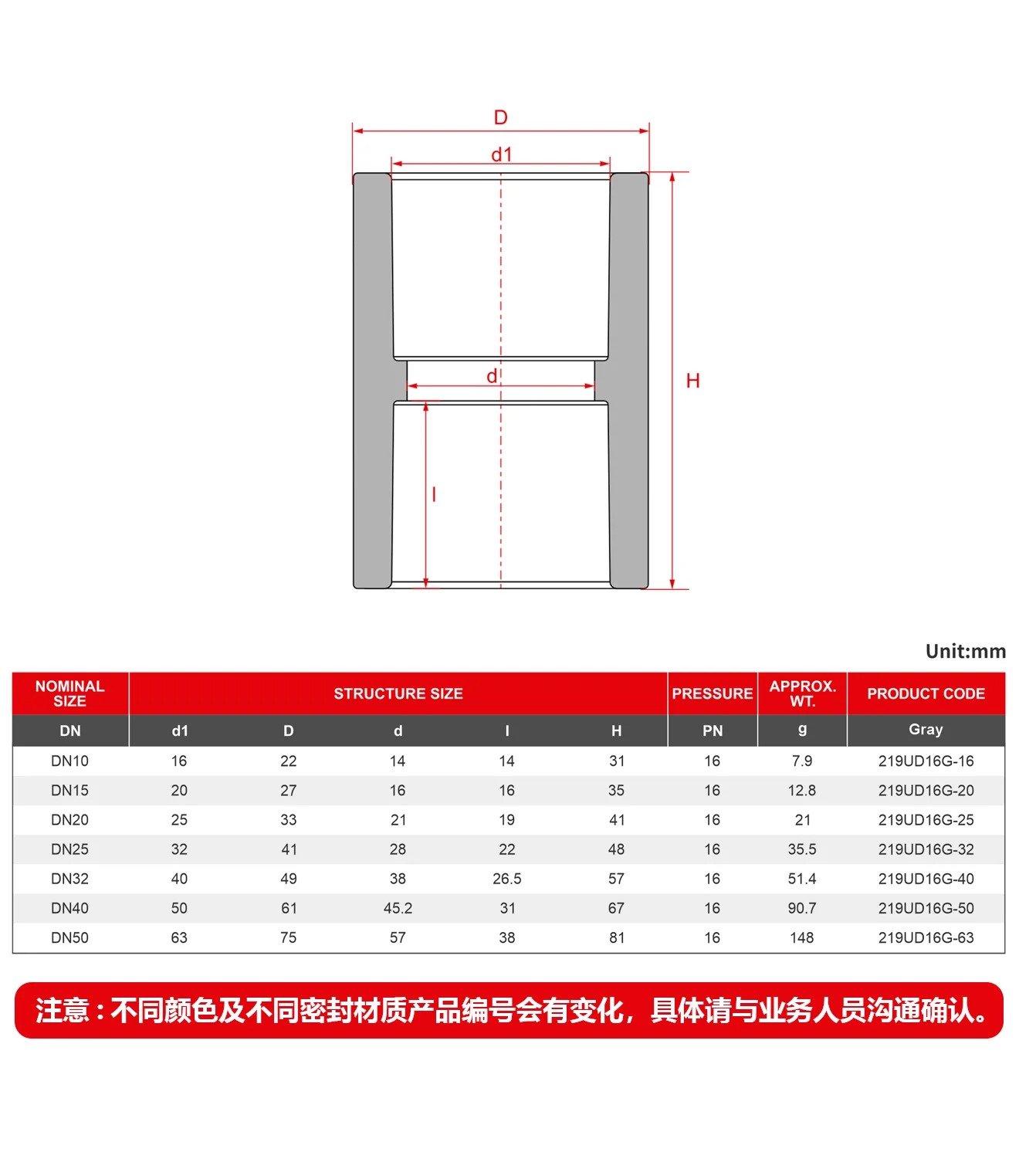

Bản vẽ kích thước Nối thẳng uPVC FlowColour

Bấm để xem lớn

Bảng kích thước đầy đủ (đơn vị: mm)

Size (mm)	DN	D	d	l	H	PN	Khối lượng (g)	Mã sản phẩm	Ghi chú
16	DN10	22	14	14	31	16	7.9	219UD16G-16	Đặt theo yêu cầu
20	DN15	27	16	16	35	16	12.8	219UD16G-20
25	DN20	33	21	19	41	16	21	219UD16G-25
32	DN25	41	28	22	48	16	35.5	219UD16G-32
40	DN32	49	38	26.5	57	16	51.4	219UD16G-40
50	DN40	61	45.2	31	67	16	90.7	219UD16G-50
63	DN50	75	57	38	81	16	148	219UD16G-63	Đặt theo yêu cầu
