Nối thẳng PVC trong suốt 20/25/32/40/50 FlowColour (Sanking)

Nối liền hai đoạn ống cùng trục, gọn và dễ quan sát

Liên hệ để nhận báo giá

Dễ kiểm tra bên trong nhờ vật liệu PVC trong suốt.
Hạn chế ố vàng theo thời gian nhờ công thức vật liệu được tối ưu.
Dễ chọn theo đường ống với các size 20, 25, 32, 40 và 50.
Phù hợp hệ thống có áp lực danh định PN16.
Thuận tiện dựng thiết kế nhờ file 3D/CAD riêng theo size.

Giao hàng toàn quốcTừ 1 - 3 ngày
Hỗ trợ kỹ thuậtTư vấn 24/7
Tài liệu kỹ thuậtPDF, CAD, 3D

Hàng chính hãngFlowColour (Sanking)

Bảo hành chất lượngAn tâm sử dụng

Giao hàng nhanhToàn quốc

Hỗ trợ kỹ thuậtCho hồ cá và công trình

Mô tả sản phẩm

Nối thẳng dùng để liên kết hai đoạn ống cùng trục bằng phương pháp dán keo. Phụ kiện phù hợp cho đường ống bể cá, hệ lọc và các công trình xử lý nước.

Sản phẩm làm từ PVC trong suốt. Khuôn được đánh bóng kỹ để cải thiện độ trong; công thức vật liệu được tối ưu nhằm kéo dài thời gian sử dụng và làm chậm hiện tượng ố vàng. Thành phụ kiện được làm dày theo định hướng cấp công nghiệp.

Chọn size trùng với đường ống đang sử dụng. Các lựa chọn hiện có gồm 20, 25, 32, 40 và 50; kích thước và độ dày thành ống theo hệ tiêu chuẩn châu Âu / Hoa Kỳ.

Có thể xem ảnh xoay 360 độ, tải file 3D/CAD theo từng size, catalogue PDF và tờ rơi PDF ngay trên trang để kiểm tra trước khi chọn.

Ứng dụng thực tế tại Việt Nam

Phù hợp tại các vị trí cần nối thẳng hai đoạn ống cùng size trong hệ thống.

Hồ cá nước ngọt
Hồ cá biển (Reef)
Hệ lọc Sump
Đường hồi
Công trình xử lý nước

Ưu điểm nổi bật

Dễ kiểm tra bên trong nhờ vật liệu PVC trong suốt.
Hạn chế ố vàng theo thời gian nhờ công thức vật liệu được tối ưu.
Dễ chọn theo đường ống với các size 20, 25, 32, 40 và 50.
Phù hợp hệ thống có áp lực danh định PN16.
Thuận tiện dựng thiết kế nhờ file 3D/CAD riêng theo size.

Hướng dẫn lắp đặt

1 Chuẩn bị ống Cắt ống vuông góc, làm sạch bavia, lau sạch và để khô đầu ống cùng lòng phụ kiện.
2 Lắp thử Lắp thử ống vào phụ kiện khi chưa bôi keo để kiểm tra đúng size và độ sâu cắm.
3 Bôi keo Bôi keo dán ống nhựa PVC chuyên dụng lên đầu ống và lòng phụ kiện theo hướng dẫn của nhà sản xuất keo.
4 Lắp và giữ cố định Cắm ống vào hết độ sâu, giữ cố định theo thời gian nhà sản xuất keo khuyến cáo, lau sạch keo thừa.
5 Chờ keo khô Chờ keo khô theo khuyến cáo của nhà sản xuất keo rồi mới cho nước chạy thử.

Câu hỏi thường gặp

Chọn size nối thẳng như thế nào?

Chọn đúng size của đường ống đang dùng. Sản phẩm có các size 20, 25, 32, 40 và 50.

Phụ kiện phù hợp lắp ở vị trí nào trong hệ thống?

Dùng tại vị trí cần nối hai đoạn ống cùng trục và cùng size, như đường hồi, hệ lọc Sump hoặc đường ống xử lý nước.

Sản phẩm được kết nối bằng cách nào?

Sản phẩm sử dụng kiểu nối dán keo.

Có file 3D/CAD để kiểm tra thiết kế không?

Có file 3D/CAD theo từng size. Trang sản phẩm cũng có ảnh xoay 360 độ, catalogue PDF và tờ rơi PDF.

Sản phẩm theo tiêu chuẩn nào?

Sản phẩm theo DIN / ANSI SCH40, với kích thước và độ dày thành ống theo hệ tiêu chuẩn châu Âu / Hoa Kỳ.

Thông số kỹ thuật

Kích thước	20 – 50 mm
Quy đổi DN	DN15 – DN40
Vật liệu	PVC trong suốt (Clear-PVC)
Kiểu nối	Dán keo (Socket)
Tiêu chuẩn	DIN / ANSI SCH40
Áp lực danh định	PN16
Size đặt theo yêu cầu	16 · 63 mm — liên hệ đặt hàng
Mã hãng	219

Bảng kích thước

Size (mm)	DN	D
16	DN10	22
20	DN15	27
25	DN20	33
32	DN25	41
40	DN32	49
50	DN40	61
63	DN50	75

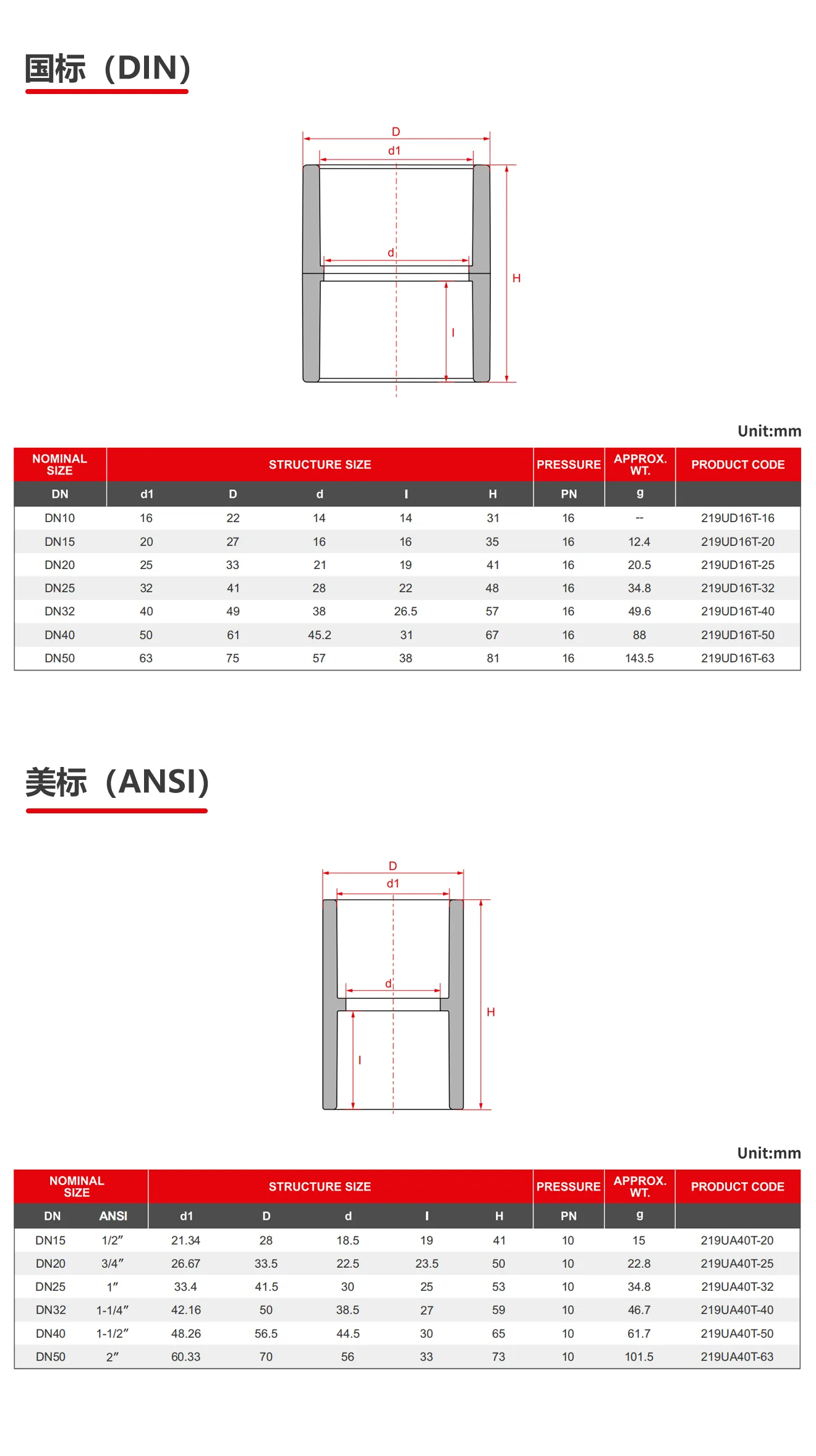

Bản vẽ kỹ thuật

Bản vẽ kích thước Nối thẳng PVC trong suốt FlowColour

Bấm để xem lớn

Bảng kích thước đầy đủ (đơn vị: mm)

Size (mm)	DN	D	d	l	H	PN	Khối lượng (g)	Mã sản phẩm	Ghi chú
16	DN10	22	14	14	31	16		219UD16T-16	Đặt theo yêu cầu
20	DN15	27	16	16	35	16	12.4	219UD16T-20
25	DN20	33	21	19	41	16	20.5	219UD16T-25
32	DN25	41	28	22	48	16	34.8	219UD16T-32
40	DN32	49	38	26.5	57	16	49.6	219UD16T-40
50	DN40	61	45.2	31	67	16	88	219UD16T-50
63	DN50	75	57	38	81	16	143.5	219UD16T-63	Đặt theo yêu cầu
