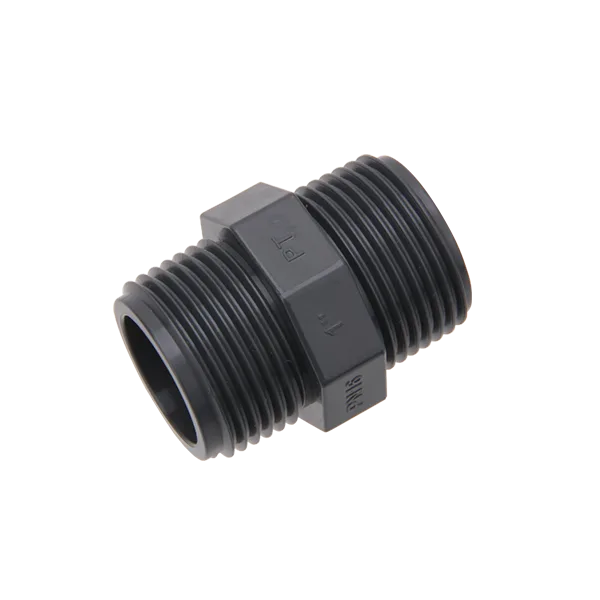

Nối ren ngoài 2 đầu uPVC 1"/1-1/2"/1-1/4"/1/2"/3/4" FlowColour (Sanking)
Kết nối gọn, ren liền mạch, đa dạng size
- Dễ chọn đúng nhu cầu nhờ dải size từ 1/2" đến 1-1/2".
- Hỗ trợ kết nối gọn nhờ cấu tạo ren ngoài ở cả hai đầu.
- Tăng hiệu quả làm kín nhờ bề mặt ren không đứt đoạn.
- Thuận tiện kiểm tra thiết kế qua ảnh 360 độ và file 3D/CAD theo size.
- Phù hợp hệ kích thước theo tiêu chuẩn DIN và ANSI.
- Giao hàng toàn quốcTừ 1 - 3 ngày
- Hỗ trợ kỹ thuậtTư vấn 24/7
- Tài liệu kỹ thuậtPDF, CAD, 3D
Mô tả sản phẩm
Nối ren ngoài 2 đầu tạo điểm kết nối ren trong hệ thống ống bể cá, hệ lọc và công trình xử lý nước. Sản phẩm thuộc nhóm Phụ kiện ống, dòng sản phẩm uPVC của FlowColour.
Sản phẩm được tạo hình bằng khuôn có độ chính xác cao, với bề mặt ren không đứt đoạn và hiệu quả làm kín tốt. Thành được làm dày, kích thước theo tiêu chuẩn DIN và ANSI, áp lực danh định PN16. Phần giữa dạng T cũng được làm dày.
Các size đang bán gồm 1/2", 3/4", 1", 1-1/4" và 1-1/2". Khi chọn size, cần đối chiếu kích thước và tiêu chuẩn DIN hoặc ANSI của đường ống đang dùng.
Trang sản phẩm có ảnh xoay 360 độ, file 3D/CAD theo từng size, catalogue PDF và tờ rơi PDF để tham khảo.
Ứng dụng thực tế tại Việt Nam
Phù hợp cho các đường ống có kết nối ren trong hệ thống bể cá, hệ lọc và xử lý nước.
-
Hồ cá nước ngọt
-
Hồ cá biển (Reef)
-
Hệ lọc Sump
- Đường hồi
- Đường xuống
-
Công trình xử lý nước
Ưu điểm nổi bật
- Dễ chọn đúng nhu cầu nhờ dải size từ 1/2" đến 1-1/2".
- Hỗ trợ kết nối gọn nhờ cấu tạo ren ngoài ở cả hai đầu.
- Tăng hiệu quả làm kín nhờ bề mặt ren không đứt đoạn.
- Thuận tiện kiểm tra thiết kế qua ảnh 360 độ và file 3D/CAD theo size.
- Phù hợp hệ kích thước theo tiêu chuẩn DIN và ANSI.
Câu hỏi thường gặp
Nên chọn size nào cho đường ống đang dùng?
Đối chiếu kích thước và tiêu chuẩn DIN hoặc ANSI của đường ống với các size 1/2", 3/4", 1", 1-1/4" và 1-1/2" đang bán.
Sản phẩm phù hợp ở đâu trong hệ thống?
Có thể dùng tại điểm kết nối ren của đường hồi, đường xuống, hệ lọc Sump, bể cá hoặc công trình xử lý nước.
Sản phẩm có file 3D/CAD không?
Có. Trang sản phẩm cung cấp file 3D/CAD theo size, cùng ảnh xoay 360 độ, catalogue PDF và tờ rơi PDF.
Sản phẩm theo tiêu chuẩn nào?
Sản phẩm có hệ kích thước theo tiêu chuẩn DIN và ANSI.
Áp lực danh định của sản phẩm là bao nhiêu?
Theo bảng thông số của hãng, áp lực danh định là PN16.
Thông số kỹ thuật
| Kích thước | 1/2" – 1-1/2" |
|---|---|
| Vật liệu | uPVC |
| Kiểu nối | Ren (Thread) |
| Tiêu chuẩn | DIN, ANSI |
| Áp lực danh định | PN16 |
| Size đặt theo yêu cầu | 2" · 3/8" mm — liên hệ đặt hàng |
| Mã hãng | 212 |
Bảng kích thước
| Cỡ | DN |
|---|---|
| 1/2" | DN15 |
| 1" | DN25 |
| 1-1/4" | DN32 |
| 1-1/2" | DN40 |
| 3/4" | DN20 |

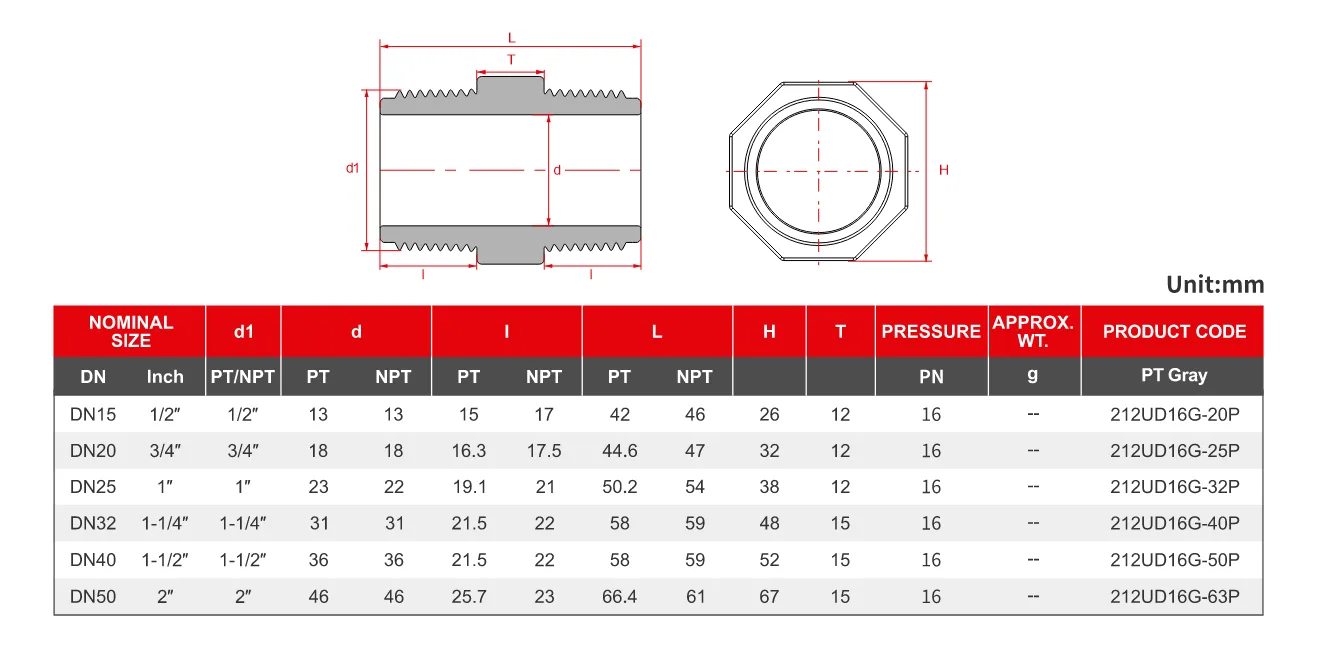

Bản vẽ kỹ thuật
Bấm để xem lớn
Bảng kích thước đầy đủ (đơn vị: mm)
| Cỡ | DN | ANSI | d1 PT/NPT | d PT | d NPT | l PT | l NPT | L PT | L NPT | H | T | PN | Mã sản phẩm |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1/2" | DN15 | 1/2” | 1/2” | 13 | 13 | 15 | 17 | 42 | 46 | 26 | 12 | 16 | 212UD16G-20P |
| 1" | DN25 | 1” | 1” | 23 | 22 | 19.1 | 21 | 50.2 | 54 | 38 | 12 | 16 | 212UD16G-32P |
| 1-1/4" | DN32 | 1-1/4” | 1-1/4” | 31 | 31 | 21.5 | 22 | 58 | 59 | 48 | 15 | 16 | 212UD16G-40P |
| 1-1/2" | DN40 | 1-1/2” | 1-1/2” | 36 | 36 | 21.5 | 22 | 58 | 59 | 52 | 15 | 16 | 212UD16G-50P |
| 3/4" | DN20 | 3/4” | 3/4” | 18 | 18 | 16.3 | 17.5 | 44.6 | 47 | 32 | 12 | 16 | 212UD16G-25P |
