Kẹp ống bể cá uPVC 25/32 FlowColour (Sanking)
Giữ đường ống chắc, bố trí hệ thống ổn định
- Giữ ống chắc hơn nhờ thiết kế kẹp chữ U.
- Hạn chế ống tách khỏi vị trí được cố định.
- Tăng độ ổn định của liên kết nhờ diện tích tiếp xúc đế được mở rộng.
- Linh hoạt điều chỉnh độ cao nhờ khả năng xếp chồng đệm nâng.
- Dễ chọn theo đường ống DIN với hai size 25 và 32.
- Giao hàng toàn quốcTừ 1 - 3 ngày
- Hỗ trợ kỹ thuậtTư vấn 24/7
- Tài liệu kỹ thuậtPDF, CAD, 3D
Mô tả sản phẩm
Kẹp ống bể cá giúp giữ đường ống tại vị trí cần cố định trong hệ thống. Kiểu gài nhanh phù hợp với các tuyến ống của bể cá, hệ lọc và xử lý nước.

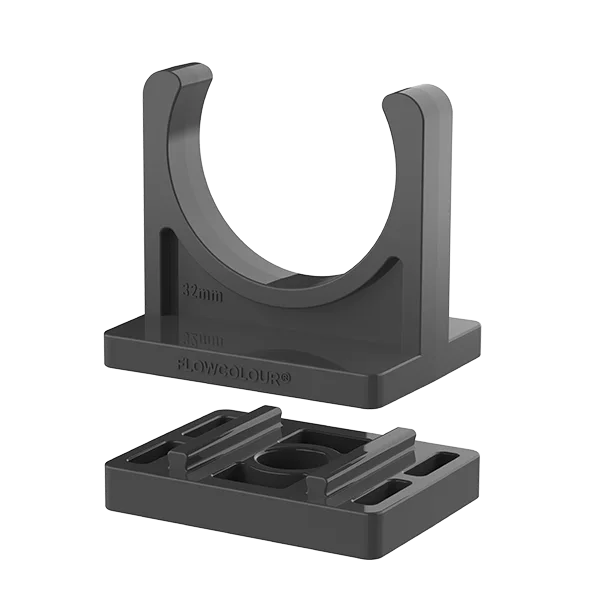

Thiết kế kẹp chữ U ôm giữ ống, hạn chế ống bị tách khỏi kẹp. Phần đế có diện tích tiếp xúc được mở rộng để liên kết ổn định hơn. Các rãnh đuôi én phía dưới hỗ trợ xếp chồng đệm nâng, đáp ứng yêu cầu bố trí cho đường ống và van bi.

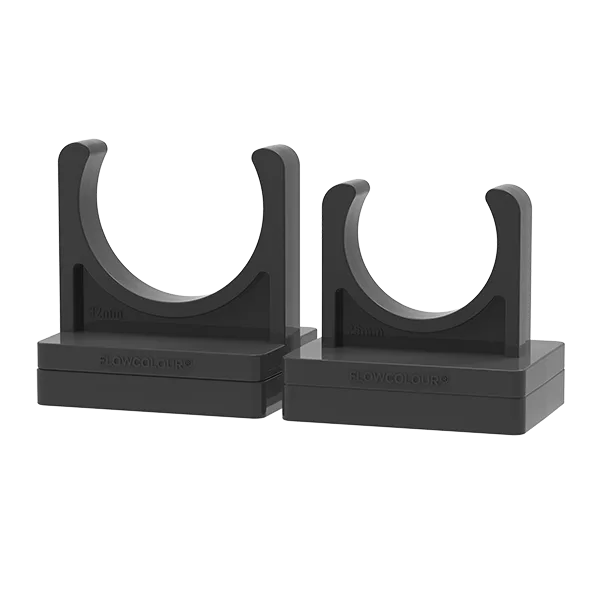

Sản phẩm có size 25 và 32. Chọn size tương ứng với hệ kích thước DIN của đường ống đang sử dụng.
Trang sản phẩm có ảnh xoay 360 độ, file 3D/CAD theo từng size, catalogue PDF và tờ rơi PDF để tham khảo.
Ứng dụng thực tế tại Việt Nam
Phù hợp để cố định đường ống trong các hệ thống bể cá và xử lý nước.
-
Hồ cá nước ngọt
-
Hồ cá biển (Reef)
-
Hệ lọc Sump
- Đường hồi
- Đường xuống
-
Công trình xử lý nước
Ưu điểm nổi bật
- Giữ ống chắc hơn nhờ thiết kế kẹp chữ U.
- Hạn chế ống tách khỏi vị trí được cố định.
- Tăng độ ổn định của liên kết nhờ diện tích tiếp xúc đế được mở rộng.
- Linh hoạt điều chỉnh độ cao nhờ khả năng xếp chồng đệm nâng.
- Dễ chọn theo đường ống DIN với hai size 25 và 32.
Câu hỏi thường gặp
Nên chọn size 25 hay 32?
Chọn size tương ứng với hệ kích thước DIN của đường ống đang dùng. Sản phẩm hiện có size 25 và 32.
Kẹp phù hợp với vị trí nào trong hệ thống?
Sản phẩm dùng để cố định đường ống trong bể cá, hệ lọc Sump, đường hồi, đường xuống và công trình xử lý nước.
Kẹp có hỗ trợ nâng độ cao đường ống không?
Có. Rãnh đuôi én ở đáy hỗ trợ xếp chồng đệm nâng, với số lớp được điều chỉnh theo yêu cầu bố trí.
Trang sản phẩm có file 3D/CAD không?
Có file 3D/CAD theo từng size. Ngoài ra còn có ảnh xoay 360 độ, catalogue PDF và tờ rơi PDF.
Sản phẩm được làm từ vật liệu gì?
Vật liệu của kẹp là nhựa uPVC.
Thông số kỹ thuật
| Kích thước | 25 – 32 mm |
|---|---|
| Quy đổi DN | DN20 – DN25 |
| Vật liệu | uPVC |
| Kiểu nối | Gài nhanh (Snap-on) |
| Tiêu chuẩn | DIN |
| h3 | 6 |
| h4 | 4.5 |
| w | 30 |
| w1 | 8 |
| Mã hãng | 627 |
Bảng kích thước
| Size (mm) | DN | L |
|---|---|---|
| 25 | DN20 | 40 |
| 32 | DN25 | 40 |

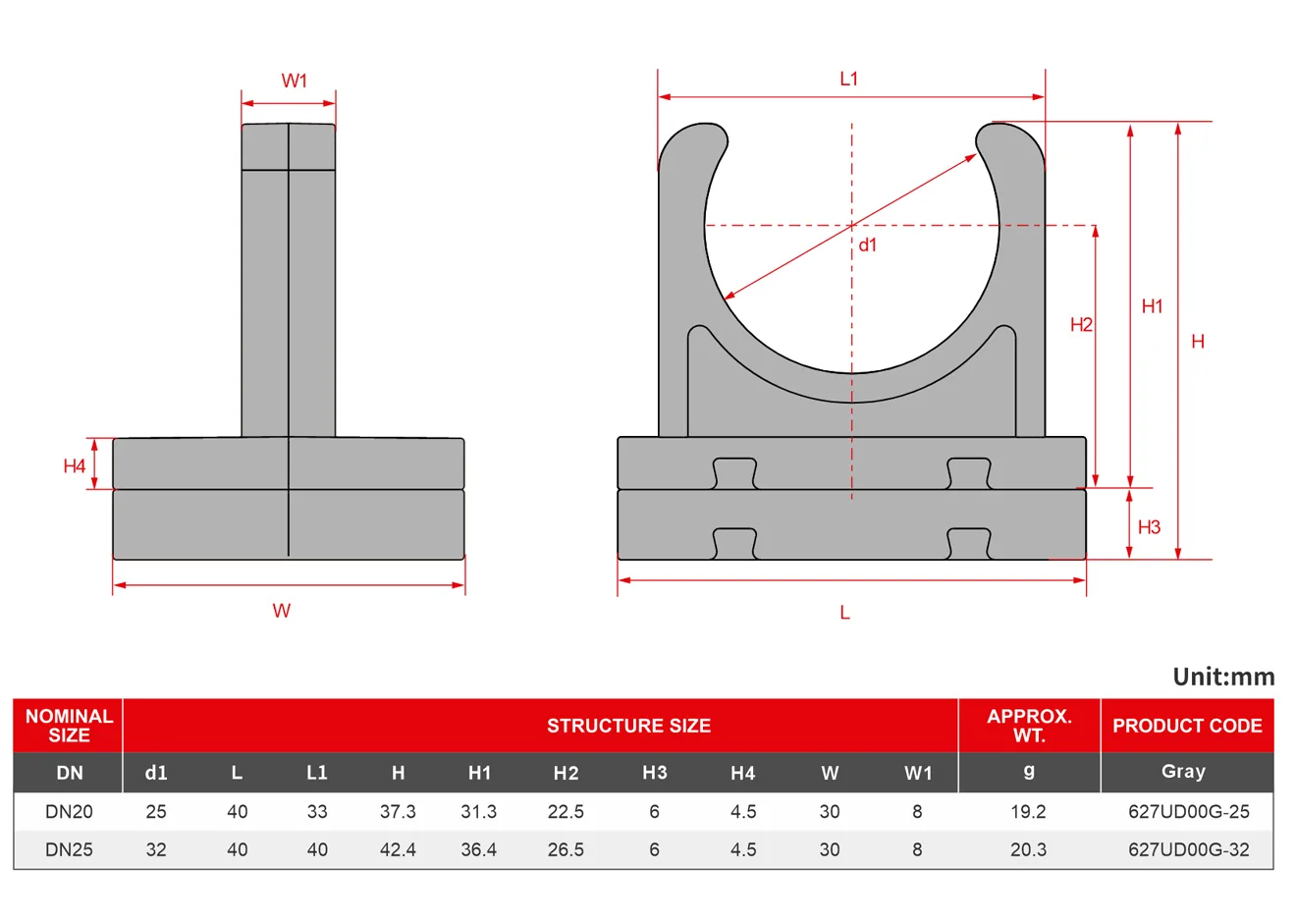

Bản vẽ kỹ thuật
Bấm để xem lớn
Bảng kích thước đầy đủ (đơn vị: mm)
| Size (mm) | DN | L | L1 | H | H1 | H2 | H3 | H4 | W | W1 | Khối lượng (g) | Mã sản phẩm |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 25 | DN20 | 40 | 33 | 37.3 | 31.3 | 22.5 | 6 | 4.5 | 30 | 8 | 19.2 | 627UD00G-25 |
| 32 | DN25 | 40 | 40 | 42.4 | 36.4 | 26.5 | 6 | 4.5 | 30 | 8 | 20.3 | 627UD00G-32 |
