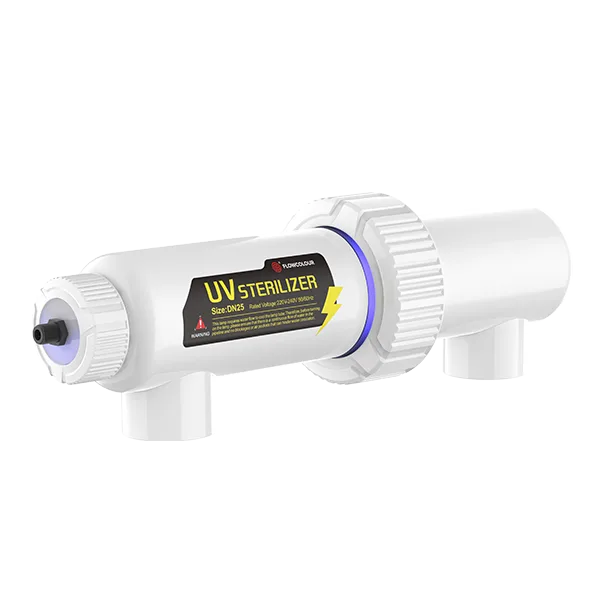

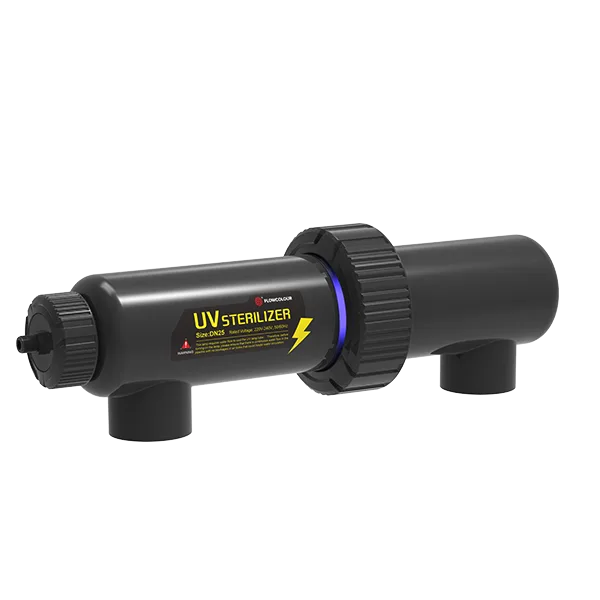

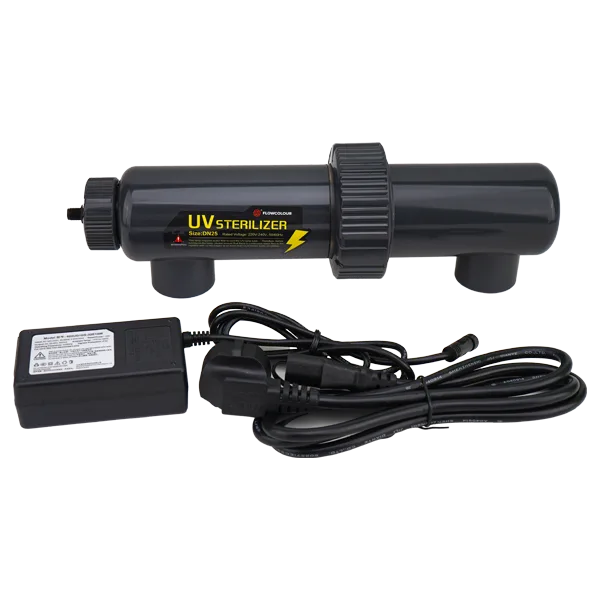

Đèn UV diệt khuẩn mini 10W/15W/20W FlowColour (Sanking)
Xử lý nước trực tiếp trên đường ống, gọn và dễ bố trí
- Tăng phạm vi xử lý nhờ thiết kế cho nước chảy xuyên qua vùng UV.
- Dễ bố trí theo hướng đường ống nhờ kết cấu trung tâm linh hoạt.
- Thuận tiện thay thế nhờ sử dụng bóng đèn phổ thông.
- Tăng khả năng chịu thời tiết với thân nhựa uPVC và ASA cấp công nghiệp.
- Dễ đối chiếu thiết kế với ba lựa chọn 10W, 15W và 20W.
- Giao hàng toàn quốcTừ 1 - 3 ngày
- Hỗ trợ kỹ thuậtTư vấn 24/7
- Tài liệu kỹ thuậtPDF, CAD, 3D
Mô tả sản phẩm
Thiết bị đưa nước đi xuyên qua vùng xử lý UV, giúp tăng phạm vi tiếp xúc và hiệu quả diệt khuẩn trong hệ thống đường ống.
Thiết kế dạng ống xuyên dòng kết hợp kết cấu trung tâm cho phép điều chỉnh hướng bố trí linh hoạt. Hai đầu dán keo hỗ trợ kết nối với đường ống cứng hoặc mềm. Thân thiết bị dùng nhựa uPVC và ASA cấp công nghiệp để tăng khả năng chịu thời tiết.
Có ba lựa chọn 10W, 15W và 20W. Khi chọn, cần đối chiếu công suất theo yêu cầu thiết kế và kiểm tra đầu dán keo có phù hợp với đường ống đang sử dụng hay không.
Trang sản phẩm có ảnh xoay 360 độ, file 3D/CAD theo size, catalogue PDF và tờ rơi PDF để tham khảo khi lên phương án bố trí.
Ứng dụng thực tế tại Việt Nam
Phù hợp cho các hệ thống cần xử lý UV trực tiếp trên đường ống dẫn nước.
-
Hồ cá nước ngọt
-
Hồ cá biển (Reef)
-
Hệ lọc Sump
-
Đèn UV diệt khuẩn
-
Công trình xử lý nước
Ưu điểm nổi bật
- Tăng phạm vi xử lý nhờ thiết kế cho nước chảy xuyên qua vùng UV.
- Dễ bố trí theo hướng đường ống nhờ kết cấu trung tâm linh hoạt.
- Thuận tiện thay thế nhờ sử dụng bóng đèn phổ thông.
- Tăng khả năng chịu thời tiết với thân nhựa uPVC và ASA cấp công nghiệp.
- Dễ đối chiếu thiết kế với ba lựa chọn 10W, 15W và 20W.
Hướng dẫn lắp đặt
- 1 Chuẩn bị ống Cắt ống vuông góc, làm sạch bavia, lau sạch và để khô đầu ống cùng lòng phụ kiện.
- 2 Lắp thử Lắp thử ống vào phụ kiện khi chưa bôi keo để kiểm tra đúng size và độ sâu cắm.
- 3 Bôi keo Bôi keo dán ống nhựa PVC chuyên dụng lên đầu ống và lòng phụ kiện theo hướng dẫn của nhà sản xuất keo.
- 4 Lắp và giữ cố định Cắm ống vào hết độ sâu, giữ cố định theo thời gian nhà sản xuất keo khuyến cáo, lau sạch keo thừa.
- 5 Chờ keo khô Chờ keo khô theo khuyến cáo của nhà sản xuất keo rồi mới cho nước chạy thử.
Câu hỏi thường gặp
Nên chọn 10W, 15W hay 20W?
Cần đối chiếu công suất theo yêu cầu thiết kế của hệ thống, sau đó kiểm tra đầu dán keo có phù hợp với đường ống đang dùng hay không.
Thiết bị phù hợp đặt ở đâu trong hệ thống?
Phù hợp trên tuyến ống có nước chảy xuyên qua thiết bị, như hệ lọc Sump, hồ cá hoặc công trình xử lý nước.
Sản phẩm dùng kiểu kết nối nào?
Hai đầu sử dụng kiểu dán keo theo hệ kích thước DIN.
Trang sản phẩm có file 3D/CAD không?
Có file 3D/CAD theo size, cùng ảnh xoay 360 độ, catalogue PDF và tờ rơi PDF.
Thông số kỹ thuật
| Kích thước | 10W – 20W |
|---|---|
| Vật liệu | uPVC, ASA |
| Kiểu nối | Dán keo (Socket) |
| Tiêu chuẩn | DIN |
| d1 | 32 |
| l1 | 265.5 |
| l2 | 195 |
| w | 85 |
| Áp lực danh định | PN10 |
| Mã hãng | 402 |
Bảng kích thước
| Cỡ | DN | D | L |
|---|---|---|---|
| 20W | DN25 | 40.3 | 298 |

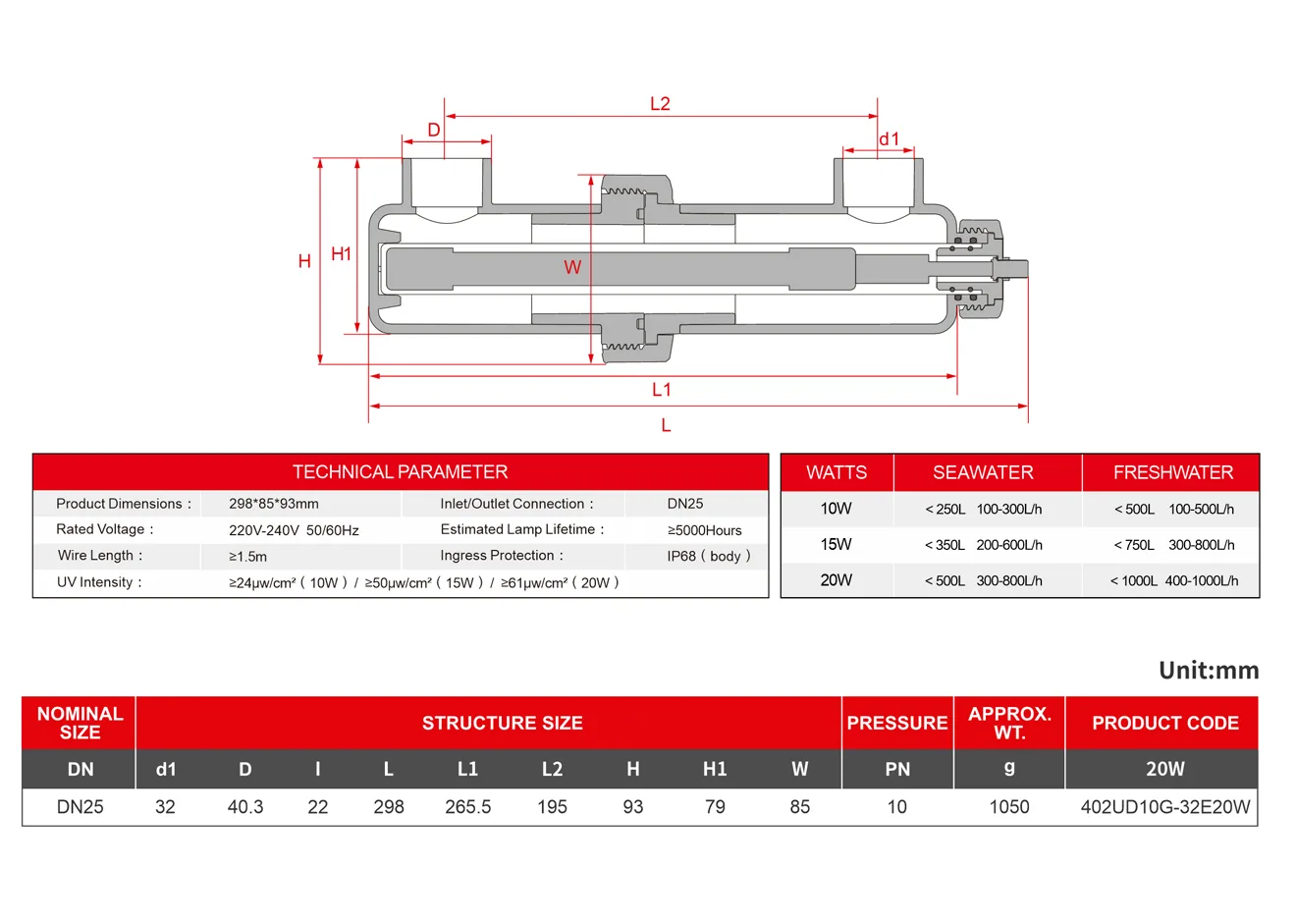

Bản vẽ kỹ thuật
Bấm để xem lớn
Bảng kích thước đầy đủ (đơn vị: mm)
| Cỡ | DN | d1 | D | l | L | L1 | L2 | H | H1 | W | PN | Khối lượng (g) | Mã sản phẩm |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20W | DN25 | 32 | 40.3 | 22 | 298 | 265.5 | 195 | 93 | 79 | 85 | 10 | 1050 | 402UD10G-32E20W |
Tải tài liệu
File 3D / CADChưa có file cho size 10W
