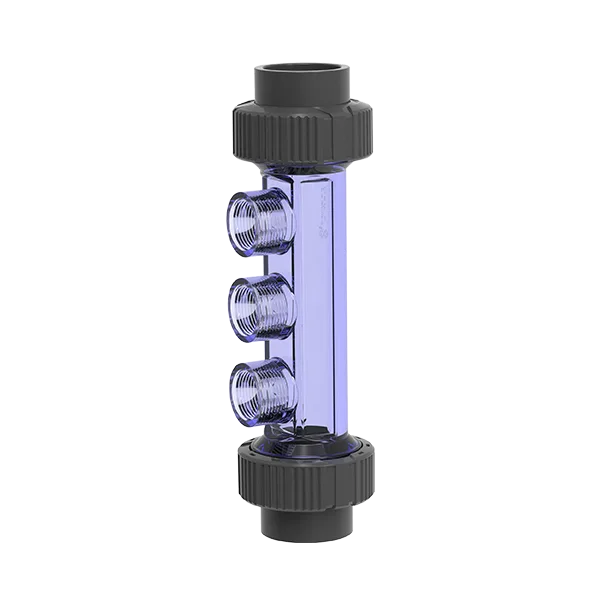

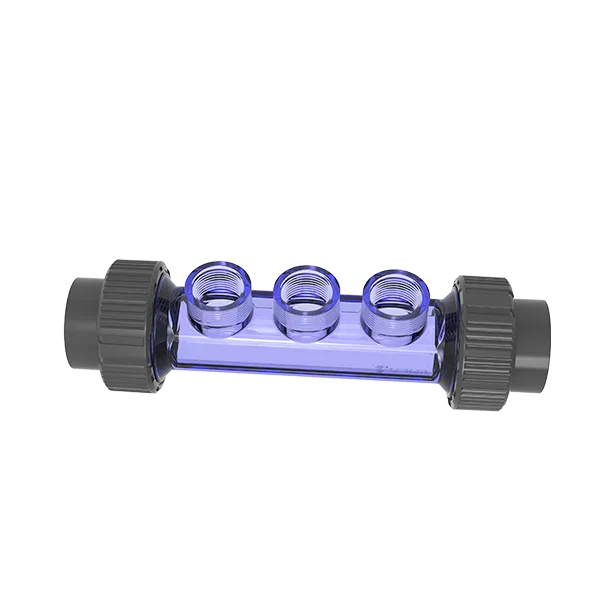

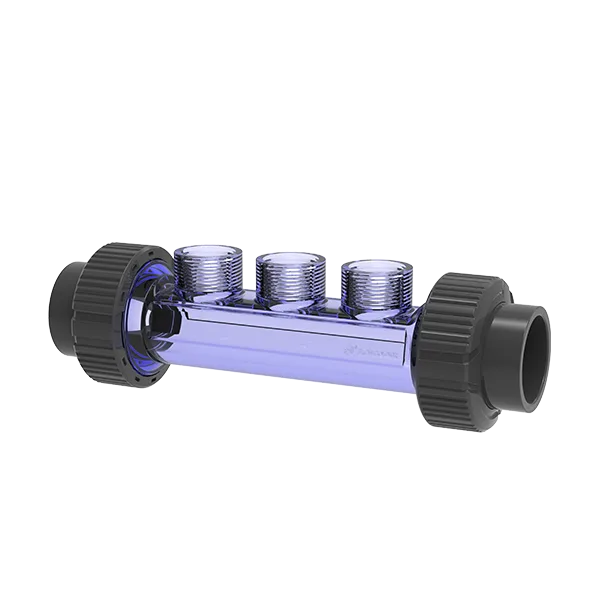

Đế gắn cảm biến 32/40/50 FlowColour (Sanking)
Quan sát dòng chất lỏng rõ hơn tại vị trí gắn cảm biến
- Quan sát dòng chất lỏng rõ hơn nhờ cửa sổ trong suốt, không cong.
- Kết nối cảm biến linh hoạt qua giao diện ren phổ biến trong ngành cảm biến.
- Dễ chọn theo đường ống với các size 32, 40 và 50.
- Thuận tiện đối chiếu phiên bản theo tiêu chuẩn DIN hoặc ANSI.
- Giao hàng toàn quốcTừ 1 - 3 ngày
- Hỗ trợ kỹ thuậtTư vấn 24/7
- Tài liệu kỹ thuậtPDF, CAD, 3D
Mô tả sản phẩm
Đế gắn cảm biến tạo vị trí kết nối cảm biến trên hệ thống ống, đồng thời giúp người dùng quan sát trạng thái chất lỏng qua cửa sổ trong suốt.
Sản phẩm sử dụng nhựa uPVC, PVC trong suốt và PMMA. Cửa sổ quan sát phẳng, không cong giúp hình ảnh bên trong rõ hơn. Thiết kế có cấu trúc double union và giao diện ren phổ biến trong ngành cảm biến, thuận tiện khi kết nối nhiều loại cảm biến.
Khi chọn sản phẩm, đối chiếu đường ống đang dùng với các size 32, 40 hoặc 50. Đồng thời kiểm tra hệ kích thước theo tiêu chuẩn DIN hoặc ANSI và kiểu nối dán keo, ren để chọn đúng phiên bản.
Trang sản phẩm có video giới thiệu, ảnh xoay 360 độ, catalogue PDF và tờ rơi PDF để tham khảo thêm trước khi chọn.
Ứng dụng thực tế tại Việt Nam
Phù hợp cho các hệ thống cần bố trí cảm biến và quan sát trạng thái chất lỏng trên đường ống.
-
Hồ cá nước ngọt
-
Hồ cá biển (Reef)
-
Hệ lọc Sump
-
Công trình xử lý nước
Ưu điểm nổi bật
- Quan sát dòng chất lỏng rõ hơn nhờ cửa sổ trong suốt, không cong.
- Kết nối cảm biến linh hoạt qua giao diện ren phổ biến trong ngành cảm biến.
- Dễ chọn theo đường ống với các size 32, 40 và 50.
- Thuận tiện đối chiếu phiên bản theo tiêu chuẩn DIN hoặc ANSI.
Hướng dẫn lắp đặt
- 1 Chuẩn bị ống Cắt ống vuông góc, làm sạch bavia, lau sạch và để khô đầu ống cùng lòng phụ kiện.
- 2 Lắp thử Lắp thử ống vào phụ kiện khi chưa bôi keo để kiểm tra đúng size và độ sâu cắm.
- 3 Bôi keo Bôi keo dán ống nhựa PVC chuyên dụng lên đầu ống và lòng phụ kiện theo hướng dẫn của nhà sản xuất keo.
- 4 Lắp và giữ cố định Cắm ống vào hết độ sâu, giữ cố định theo thời gian nhà sản xuất keo khuyến cáo, lau sạch keo thừa.
- 5 Chờ keo khô Chờ keo khô theo khuyến cáo của nhà sản xuất keo rồi mới cho nước chạy thử.
Câu hỏi thường gặp
Chọn size đế gắn cảm biến thế nào?
Đối chiếu size đường ống đang dùng với các lựa chọn 32, 40 hoặc 50. Cần kiểm tra thêm hệ kích thước DIN hoặc ANSI và kiểu nối của phiên bản.
Sản phẩm phù hợp lắp ở vị trí nào trong hệ thống?
Phù hợp tại vị trí cần kết nối cảm biến và quan sát trạng thái chất lỏng trên đường ống của bể cá, hệ lọc hoặc công trình xử lý nước.
Có thể xem trước hình dáng sản phẩm không?
Có thể tham khảo video giới thiệu và ảnh xoay 360 độ ngay trên trang sản phẩm.
Trang có tài liệu PDF để tham khảo không?
Có catalogue PDF và tờ rơi PDF để đối chiếu thêm thông tin sản phẩm.
Sản phẩm có những kiểu nối và tiêu chuẩn nào?
Các kiểu nối gồm dán keo và ren. Tiêu chuẩn được cung cấp gồm DIN và ANSI.
Thông số kỹ thuật
| Kích thước | 32 – 50 mm |
|---|---|
| Quy đổi DN | DN25 – DN40 |
| Vật liệu | uPVC, PVC trong suốt, PMMA (UPVC, Clear-PVC, PMMA) |
| Kiểu nối | Dán keo, Ren (Socket, Thread) |
| Tiêu chuẩn | DIN, ANSI |
| l1 | 18 |
| Áp lực danh định | PN10 |
| Size đặt theo yêu cầu | 63 mm — liên hệ đặt hàng |
| Mã hãng | 506 |
Bảng kích thước
| Size (mm) | DN | L |
|---|---|---|
| 32 | DN25 | 240 |
| 40 | DN32 | 248 |
| 50 | DN40 | 291.4 |
| 63 | DN50 | 291.4 |

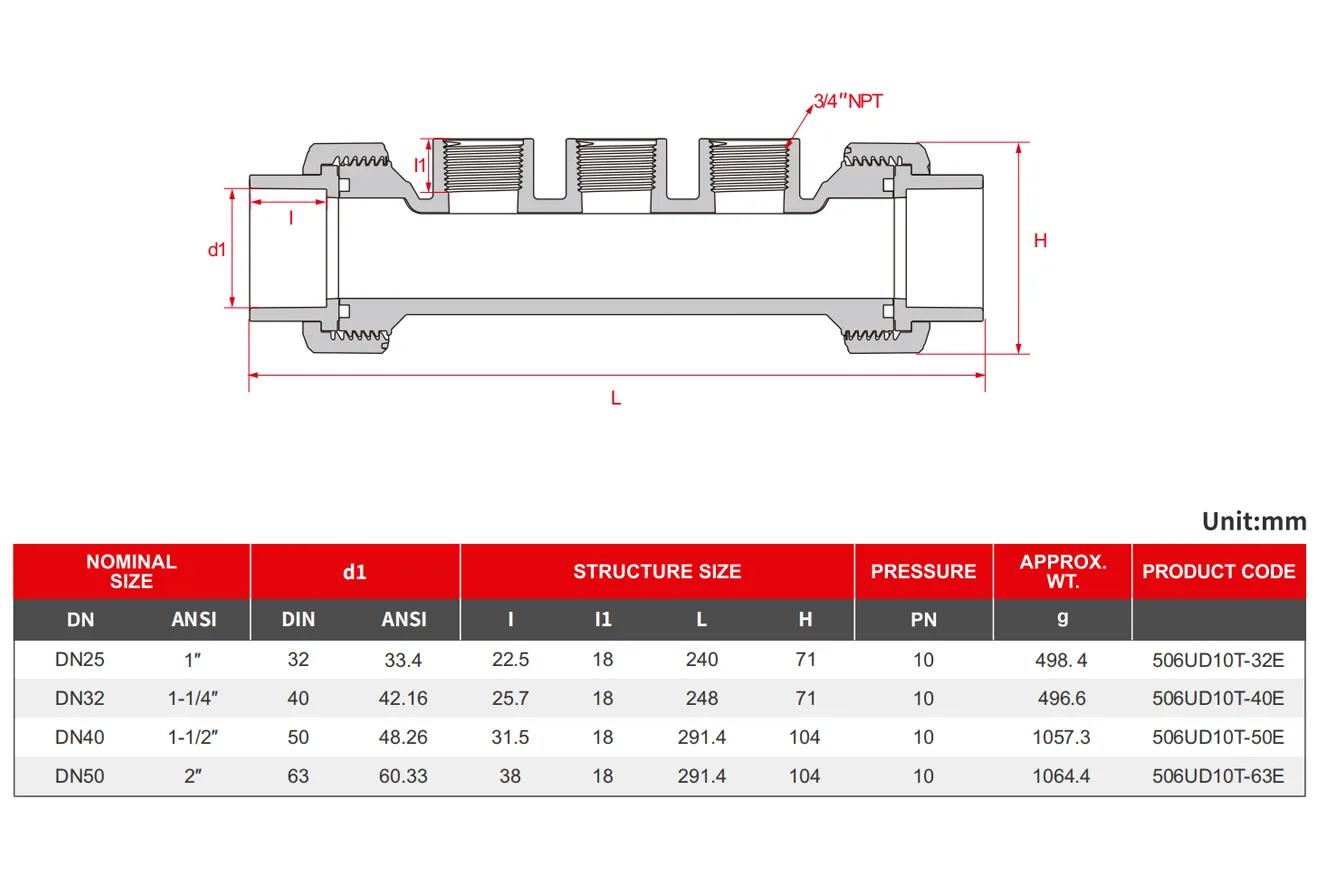

Bản vẽ kỹ thuật
Bấm để xem lớn
Bảng kích thước đầy đủ (đơn vị: mm)
| Size (mm) | DN | ANSI | d1 (ANSI) | l | l1 | L | H | PN | Khối lượng (g) | Mã sản phẩm | Ghi chú |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 32 | DN25 | 1″ | 33.4 | 22.5 | 18 | 240 | 71 | 10 | 498.4 | 506UD10T-32E | |
| 40 | DN32 | 1-1/4″ | 42.16 | 25.7 | 18 | 248 | 71 | 10 | 496.6 | 506UD10T-40E | |
| 50 | DN40 | 1-1/2″ | 48.26 | 31.5 | 18 | 291.4 | 104 | 10 | 1057.3 | 506UD10T-50E | |
| 63 | DN50 | 2″ | 60.33 | 38 | 18 | 291.4 | 104 | 10 | 1064.4 | 506UD10T-63E | Đặt theo yêu cầu |
