Đầu ra nước xuyên thành dạng co uPVC 20/25/32 FlowColour (Sanking)
Đưa nước qua thành bể gọn, dễ tháo lắp
- Dễ tháo lắp nhờ thiết kế ren ba đầu chuyên dụng.
- Phù hợp với thành kính dày 2–20 mm nhờ chiều dài ren ngoài mở rộng.
- Giữ khu vực đầu ra nước gọn mắt với thiết kế viền cong.
- Dễ chọn theo đường ống DIN với các size 20, 25 và 32.
- Giao hàng toàn quốcTừ 1 - 3 ngày
- Hỗ trợ kỹ thuậtTư vấn 24/7
- Tài liệu kỹ thuậtPDF, CAD, 3D
Mô tả sản phẩm

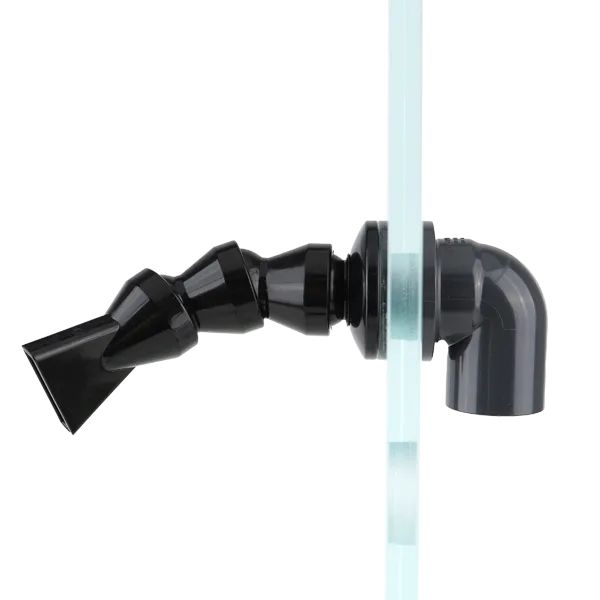

Đầu ra nước xuyên thành dạng co dùng để tạo vị trí dẫn nước qua thành kính và chuyển hướng đường ống trong hệ thống hồ cá, hệ lọc hoặc xử lý nước.
Phần ren ba đầu chuyên dụng giúp kết nối nhanh với phụ kiện đầu ra nước tương ứng và thuận tiện khi tháo lắp. Chiều dài ren ngoài mở rộng phù hợp với kính dày 2–20 mm. Thiết kế viền cong giúp che gọn phần lắp trong bể, tạo vẻ ngoài ngăn nắp và ít lộ.
Chọn size 20, 25 hoặc 32 theo kích thước đường ống DIN đang sử dụng. Nên đối chiếu đúng size của ống và phụ kiện trước khi chọn.
Trang sản phẩm có ảnh xoay 360 độ, file 3D/CAD theo từng size, catalogue PDF và tờ rơi PDF để tham khảo khi bố trí hệ thống.
Ứng dụng thực tế tại Việt Nam
Phù hợp cho các vị trí đưa nước qua thành bể trong những hệ thống sau:
-
Hồ cá nước ngọt
-
Hồ cá biển (Reef)
-
Hệ lọc Sump
- Đường hồi
-
Công trình xử lý nước
Ưu điểm nổi bật
- Dễ tháo lắp nhờ thiết kế ren ba đầu chuyên dụng.
- Phù hợp với thành kính dày 2–20 mm nhờ chiều dài ren ngoài mở rộng.
- Giữ khu vực đầu ra nước gọn mắt với thiết kế viền cong.
- Dễ chọn theo đường ống DIN với các size 20, 25 và 32.
Hướng dẫn lắp đặt
- 1 Chuẩn bị ống Cắt ống vuông góc, làm sạch bavia, lau sạch và để khô đầu ống cùng lòng phụ kiện.
- 2 Lắp thử Lắp thử ống vào phụ kiện khi chưa bôi keo để kiểm tra đúng size và độ sâu cắm.
- 3 Bôi keo Bôi keo dán ống nhựa PVC chuyên dụng lên đầu ống và lòng phụ kiện theo hướng dẫn của nhà sản xuất keo.
- 4 Lắp và giữ cố định Cắm ống vào hết độ sâu, giữ cố định theo thời gian nhà sản xuất keo khuyến cáo, lau sạch keo thừa.
- 5 Chờ keo khô Chờ keo khô theo khuyến cáo của nhà sản xuất keo rồi mới cho nước chạy thử.
Câu hỏi thường gặp
Chọn size nào cho đường ống đang dùng?
Chọn size 20, 25 hoặc 32 trùng với kích thước đường ống DIN và phụ kiện cần kết nối.
Phụ kiện phù hợp lắp ở vị trí nào trong hệ thống?
Sản phẩm phù hợp tại vị trí đầu ra nước xuyên qua thành kính, chẳng hạn trên hồ cá, hệ lọc Sump hoặc đường hồi.
Dùng được với thành kính dày bao nhiêu?
Chiều dài ren ngoài mở rộng được hãng nêu là phù hợp với kính dày 2–20 mm.
Trang sản phẩm có file 3D để kiểm tra bố trí không?
Có file 3D/CAD theo từng size, cùng ảnh xoay 360 độ, catalogue PDF và tờ rơi PDF.
Sản phẩm có những kiểu nối nào?
Kiểu nối gồm ren và dán keo.
Thông số kỹ thuật
| Kích thước | 20 – 32 mm |
|---|---|
| Quy đổi DN | DN15 – DN25 |
| Vật liệu | uPVC |
| Kiểu nối | Ren, Dán keo (Thread, Socket) |
| Tiêu chuẩn | DIN |
| Áp lực danh định | PN10 |
| Mã hãng | 620 |
Bảng kích thước
| Size (mm) | DN | D | L |
|---|---|---|---|
| 20 | DN15 | 18 | 38 |
| 25 | DN20 | 24 | 45 |
| 32 | DN25 | 31.2 | 52 |

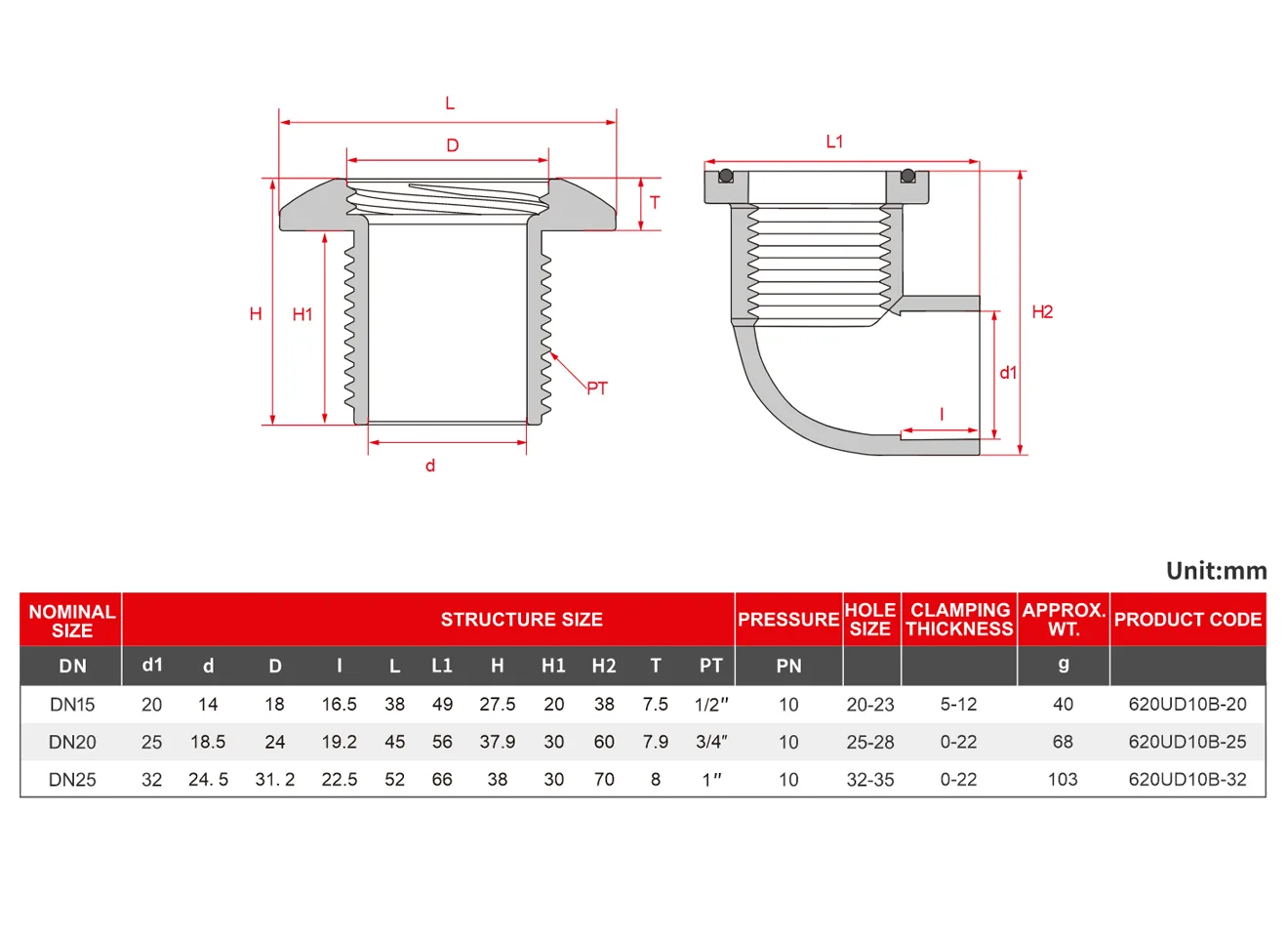

Bản vẽ kỹ thuật
Bấm để xem lớn
Bảng kích thước đầy đủ (đơn vị: mm)
| Size (mm) | DN | d | D | l | L | L1 | H | H1 | H2 | T | PT | PN | HOLE SIZE | CLAMPING THICKNESS | Khối lượng (g) | Mã sản phẩm |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 | DN15 | 14 | 18 | 16.5 | 38 | 49 | 27.5 | 20 | 38 | 7.5 | 1/2” | 10 | 20-23 | 5-12 | 40 | 620UD10B-20 |
| 25 | DN20 | 18.5 | 24 | 19.2 | 45 | 56 | 37.9 | 30 | 60 | 7.9 | 3/4” | 10 | 25-28 | 0-22 | 68 | 620UD10B-25 |
| 32 | DN25 | 24.5 | 31.2 | 22.5 | 52 | 66 | 38 | 30 | 70 | 8 | 1” | 10 | 32-35 | 0-22 | 103 | 620UD10B-32 |
