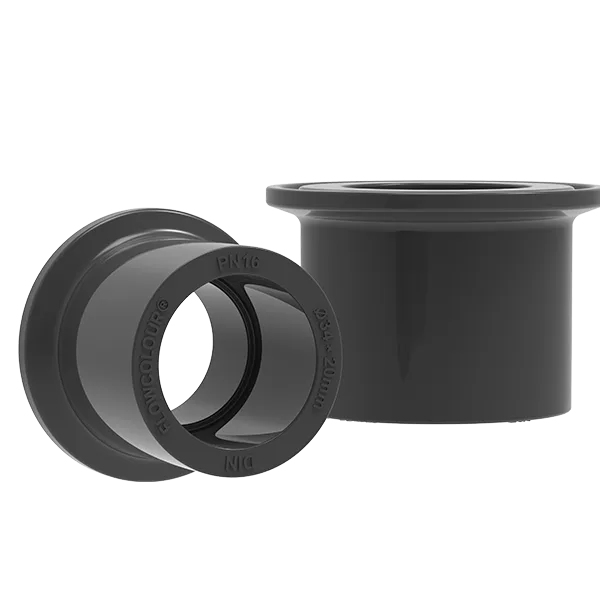

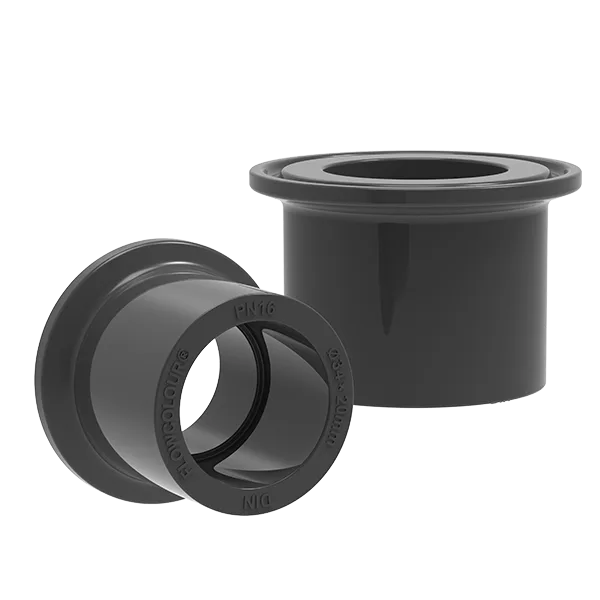

Đầu chuyển clamp 34/40/50.5/64/77.5/91 FlowColour (Sanking)
Chuyển đổi đầu clamp sang đường ống dán keo gọn gàng
- Dễ bố trí điểm chuyển tiếp giữa đầu clamp và đường ống dán keo.
- Thuận tiện chọn cỡ nhờ dải size phù hợp nhiều cấu hình đường ống.
- Giữ hệ thống đồng bộ với hệ kích thước theo tiêu chuẩn DIN.
- Dễ kiểm tra hình dáng và kích thước nhờ ảnh 360 độ cùng file 3D/CAD.
- Yên tâm hơn về tính đồng đều nhờ quy trình quản lý chất lượng nghiêm ngặt.
- Giao hàng toàn quốcTừ 1 - 3 ngày
- Hỗ trợ kỹ thuậtTư vấn 24/7
- Tài liệu kỹ thuậtPDF, CAD, 3D
Mô tả sản phẩm
Đầu chuyển clamp tạo điểm chuyển tiếp giữa đầu clamp và đường ống dán keo trong hệ thống. Sản phẩm phù hợp cho các tuyến ống hồ cá, hệ lọc Sump và công trình xử lý nước cần bố trí kết nối gọn.
Sản phẩm được hãng định hướng với vật liệu cấp công nghiệp, dải lựa chọn đa dạng và khả năng thích ứng thuận tiện. Quy trình quản lý chất lượng nghiêm ngặt giúp duy trì chất lượng đồng đều và cân đối chi phí sử dụng.
Khi chọn size, cần đối chiếu cả hai kích thước với đường ống đang dùng. Các lựa chọn gồm 34mm x 20mm, 40mm x 25mm, 50.5mm x 32mm, 64mm x 50mm, 77.5mm x 63mm và 91mm x 63mm; hệ kích thước theo tiêu chuẩn DIN.
Trang sản phẩm có ảnh xoay 360 độ, file 3D/CAD theo từng size, catalogue PDF và tờ rơi PDF để tham khảo trước khi chọn phụ kiện.
Ứng dụng thực tế tại Việt Nam
Phù hợp cho các hệ thống cần chuyển đầu clamp sang đường ống dán keo.
-
Hồ cá nước ngọt
-
Hồ cá biển (Reef)
-
Hệ lọc Sump
- Đường hồi
- Đường xuống
-
Công trình xử lý nước
Ưu điểm nổi bật
- Dễ bố trí điểm chuyển tiếp giữa đầu clamp và đường ống dán keo.
- Thuận tiện chọn cỡ nhờ dải size phù hợp nhiều cấu hình đường ống.
- Giữ hệ thống đồng bộ với hệ kích thước theo tiêu chuẩn DIN.
- Dễ kiểm tra hình dáng và kích thước nhờ ảnh 360 độ cùng file 3D/CAD.
- Yên tâm hơn về tính đồng đều nhờ quy trình quản lý chất lượng nghiêm ngặt.
Hướng dẫn lắp đặt
- 1 Chuẩn bị ống Cắt ống vuông góc, làm sạch bavia, lau sạch và để khô đầu ống cùng lòng phụ kiện.
- 2 Lắp thử Lắp thử ống vào phụ kiện khi chưa bôi keo để kiểm tra đúng size và độ sâu cắm.
- 3 Bôi keo Bôi keo dán ống nhựa PVC chuyên dụng lên đầu ống và lòng phụ kiện theo hướng dẫn của nhà sản xuất keo.
- 4 Lắp và giữ cố định Cắm ống vào hết độ sâu, giữ cố định theo thời gian nhà sản xuất keo khuyến cáo, lau sạch keo thừa.
- 5 Chờ keo khô Chờ keo khô theo khuyến cáo của nhà sản xuất keo rồi mới cho nước chạy thử.
Câu hỏi thường gặp
Chọn size đầu chuyển clamp như thế nào?
Đối chiếu cả hai kích thước của sản phẩm với đường ống đang dùng. Có thể xem file 3D/CAD theo size trên trang để kiểm tra thêm trước khi chọn.
Phụ kiện này phù hợp đặt ở đâu trong hệ thống?
Sản phẩm phù hợp tại vị trí cần chuyển từ đầu clamp sang đường ống dán keo, như hệ lọc Sump, đường hồi, đường xuống hoặc công trình xử lý nước.
Sản phẩm có những lựa chọn vật liệu nào?
Sản phẩm có hai lựa chọn vật liệu là nhựa uPVC và nhựa CPVC.
Có file 3D/CAD để kiểm tra trước không?
Có. Trang cung cấp file 3D/CAD theo từng size, cùng ảnh xoay 360 độ, catalogue PDF và tờ rơi PDF.
Áp lực danh định của sản phẩm là bao nhiêu?
Theo bảng thông số đã duyệt của hãng, sản phẩm có áp lực danh định PN16.
Thông số kỹ thuật
| Kích thước | 34mm x 20mm – 91mm x 63mm |
|---|---|
| Vật liệu | uPVC, CPVC |
| Kiểu nối | Dán keo (Socket) |
| Tiêu chuẩn | DIN |
| Áp lực danh định | PN16 |
| Mã hãng | 234 |

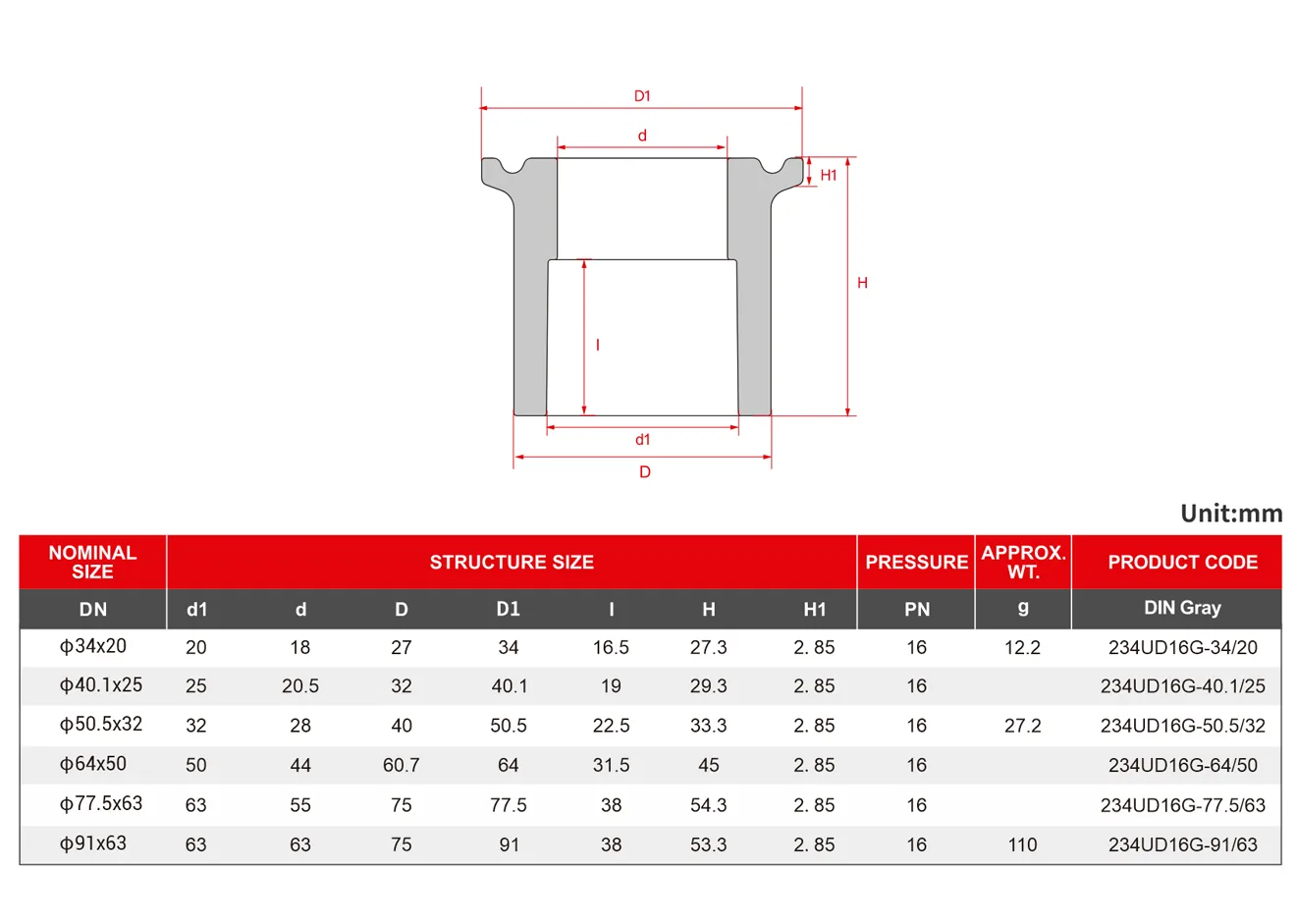

Bản vẽ kỹ thuật
Bấm để xem lớn
