Cút vuông (góc) 90 độ uPVC 20/25/32/40/50 FlowColour (Sanking)

Đổi hướng đường ống gọn, dễ căn chỉnh khi thi công

Liên hệ để nhận báo giá

Đổi hướng đường ống gọn tại các vị trí cần góc 90 độ.
Dễ căn chỉnh nhờ đường hỗ trợ được bố trí trên phụ kiện.
Giảm sự lắng đọng hóa chất nhờ bề mặt hoàn thiện nhẵn.
Dễ chọn theo hệ ống với các size 20, 25, 32, 40 và 50.
Thuận tiện kiểm tra thiết kế nhờ file 3D/CAD theo từng size.

Giao hàng toàn quốcTừ 1 - 3 ngày
Hỗ trợ kỹ thuậtTư vấn 24/7
Tài liệu kỹ thuậtPDF, CAD, 3D

Hàng chính hãngFlowColour (Sanking)

Bảo hành chất lượngAn tâm sử dụng

Giao hàng nhanhToàn quốc

Hỗ trợ kỹ thuậtCho hồ cá và công trình

Mô tả sản phẩm

Cút vuông (góc) 90 độ dùng để chuyển hướng đường ống tại các vị trí cần góc vuông. Kiểu dán keo phù hợp cho đường ống bể cá, hệ lọc và xử lý nước.

Phụ kiện bằng nhựa uPVC, có đường hỗ trợ căn chỉnh để thợ dễ xác định góc khi lắp. Bề mặt được hoàn thiện nhẵn, giúp giảm sự lắng đọng hóa chất. Sản phẩm có áp lực danh định PN16; kích thước và độ dày thành ống theo hệ tiêu chuẩn châu Âu / Hoa Kỳ.

Chọn size trùng với hệ ống đang sử dụng. Các lựa chọn trên trang gồm 20, 25, 32, 40 và 50; nên lắp thử khi chưa bôi keo để kiểm tra đúng size và độ sâu cắm.

Có thể xem ảnh xoay 360 độ, tải file 3D/CAD theo từng size, catalogue PDF và tờ rơi PDF ngay trên trang sản phẩm.

Ứng dụng thực tế tại Việt Nam

Phù hợp với các tuyến ống cần đổi hướng trong bể cá, hệ lọc và xử lý nước.

Hồ cá nước ngọt
Hồ cá biển (Reef)
Hệ lọc Sump
Đường hồi
Đường xuống
Công trình xử lý nước

Ưu điểm nổi bật

Đổi hướng đường ống gọn tại các vị trí cần góc 90 độ.
Dễ căn chỉnh nhờ đường hỗ trợ được bố trí trên phụ kiện.
Giảm sự lắng đọng hóa chất nhờ bề mặt hoàn thiện nhẵn.
Dễ chọn theo hệ ống với các size 20, 25, 32, 40 và 50.
Thuận tiện kiểm tra thiết kế nhờ file 3D/CAD theo từng size.

Hướng dẫn lắp đặt

1 Chuẩn bị ống Cắt ống vuông góc, làm sạch bavia, lau sạch và để khô đầu ống cùng lòng phụ kiện.
2 Lắp thử Lắp thử ống vào phụ kiện khi chưa bôi keo để kiểm tra đúng size và độ sâu cắm.
3 Bôi keo Bôi keo dán ống nhựa PVC chuyên dụng lên đầu ống và lòng phụ kiện theo hướng dẫn của nhà sản xuất keo.
4 Lắp và giữ cố định Cắm ống vào hết độ sâu, giữ cố định theo thời gian nhà sản xuất keo khuyến cáo, lau sạch keo thừa.
5 Chờ keo khô Chờ keo khô theo khuyến cáo của nhà sản xuất keo rồi mới cho nước chạy thử.

Câu hỏi thường gặp

Chọn size nào cho đường ống đang dùng?

Chọn đúng size trùng với hệ ống hiện có. Trang đang cung cấp các size 20, 25, 32, 40 và 50.

Nên lắp phụ kiện ở vị trí nào trong hệ thống?

Phù hợp tại vị trí đường ống cần đổi hướng 90 độ, như đường hồi, đường xuống hoặc tuyến ống trong hệ lọc.

Sản phẩm được nối với ống bằng cách nào?

Sản phẩm dùng kiểu dán keo với keo dán ống nhựa PVC chuyên dụng, thực hiện theo hướng dẫn của nhà sản xuất keo.

Có file 3D/CAD để bố trí đường ống không?

Có file 3D/CAD theo từng size. Trang cũng có ảnh xoay 360 độ, catalogue PDF và tờ rơi PDF.

Áp lực danh định của sản phẩm là bao nhiêu?

Theo bảng thông số đã được duyệt của hãng, áp lực danh định là PN16.

Thông số kỹ thuật

Kích thước	20 – 50 mm
Quy đổi DN	DN15 – DN40
Vật liệu	uPVC
Kiểu nối	Dán keo (Socket)
Tiêu chuẩn	DIN / ANSI SCH40
Áp lực danh định	PN16
Size đặt theo yêu cầu	16 · 63 mm — liên hệ đặt hàng
Mã hãng	216

Bảng kích thước

Size (mm)	DN	D	L
16	DN10	22	35
20	DN15	27	42
25	DN20	33	50.5
32	DN25	40.5	61
40	DN32	49.1	73
50	DN40	61	87.5
63	DN50	75.1	108

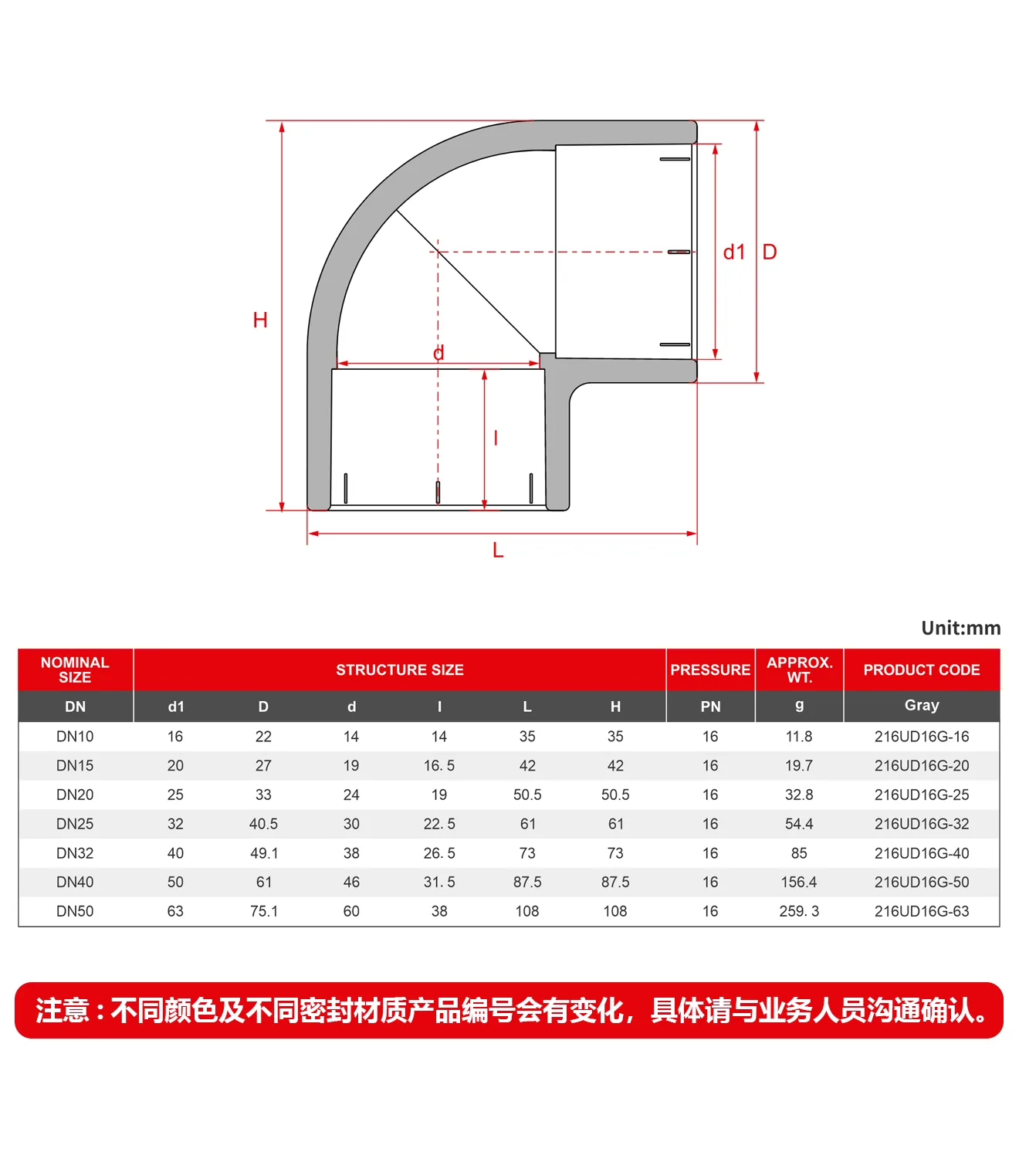

Bản vẽ kỹ thuật

Bản vẽ kích thước Cút vuông (góc) 90 độ uPVC FlowColour

Bấm để xem lớn

Bảng kích thước đầy đủ (đơn vị: mm)

Size (mm)	DN	D	d	l	L	H	PN	Khối lượng (g)	Mã sản phẩm	Ghi chú
16	DN10	22	14	14	35	35	16	11.8	216UD16G-16	Đặt theo yêu cầu
20	DN15	27	19	16.5	42	42	16	19.7	216UD16G-20
25	DN20	33	24	19	50.5	50.5	16	32.8	216UD16G-25
32	DN25	40.5	30	22.5	61	61	16	54.4	216UD16G-32
40	DN32	49.1	38	26.5	73	73	16	85	216UD16G-40
50	DN40	61	46	31.5	87.5	87.5	16	156.4	216UD16G-50
63	DN50	75.1	60	38	108	108	16	259.3	216UD16G-63	Đặt theo yêu cầu
