Cút góc 3 ngả uPVC 20/25/32 FlowColour (Sanking)

Tạo điểm nối ba hướng gọn trong không gian lắp đặt hạn chế

Liên hệ để nhận báo giá

Giúp bố trí ba hướng đường ống trong một điểm nối.
Tiết kiệm không gian khi thiết kế thiết bị hoặc cụm đường ống nhỏ.
Dễ đối chiếu với đường ống DIN nhờ ba lựa chọn size 20, 25 và 32 mm.
Thuận tiện kiểm tra phương án bố trí bằng ảnh xoay 360 độ và file 3D/CAD.
Hỗ trợ dòng nước đi qua lòng phụ kiện có bề mặt trong nhẵn.

Giao hàng toàn quốcTừ 1 - 3 ngày
Hỗ trợ kỹ thuậtTư vấn 24/7
Tài liệu kỹ thuậtPDF, CAD, 3D

Hàng chính hãngFlowColour (Sanking)

Bảo hành chất lượngAn tâm sử dụng

Giao hàng nhanhToàn quốc

Hỗ trợ kỹ thuậtCho hồ cá và công trình

Mô tả sản phẩm

Cút góc 3 ngả tạo điểm nối ba hướng trong không gian ba chiều, phù hợp khi cần thu gọn cách bố trí đường ống trong thiết bị hoặc khu vực lắp đặt hạn chế.

Sản phẩm làm từ nhựa uPVC, sử dụng kiểu nối dán keo và hệ kích thước theo tiêu chuẩn DIN. Thiết kế có lòng trong nhẵn, áp lực danh định PN16 theo bảng thông số đã duyệt của hãng.

Khi chọn size, đối chiếu đường ống DIN đang sử dụng và chọn đúng cỡ tương ứng trong các size 20, 25 hoặc 32 mm. Có thể lắp thử khi chưa bôi keo để kiểm tra đúng size và độ sâu cắm.

Trang sản phẩm có ảnh xoay 360 độ, file 3D/CAD theo từng size, catalogue PDF và tờ rơi PDF để tham khảo trước khi bố trí hệ thống.

Ứng dụng thực tế tại Việt Nam

Phù hợp cho các vị trí cần chia ba hướng đường ống trong hệ thống có không gian lắp đặt hạn chế.

Hồ cá nước ngọt
Hồ cá biển (Reef)
Hệ lọc Sump
Đường hồi
Đường xuống
Công trình xử lý nước

Ưu điểm nổi bật

Giúp bố trí ba hướng đường ống trong một điểm nối.
Tiết kiệm không gian khi thiết kế thiết bị hoặc cụm đường ống nhỏ.
Dễ đối chiếu với đường ống DIN nhờ ba lựa chọn size 20, 25 và 32 mm.
Thuận tiện kiểm tra phương án bố trí bằng ảnh xoay 360 độ và file 3D/CAD.
Hỗ trợ dòng nước đi qua lòng phụ kiện có bề mặt trong nhẵn.

Hướng dẫn lắp đặt

1 Chuẩn bị ống Cắt ống vuông góc, làm sạch bavia, lau sạch và để khô đầu ống cùng lòng phụ kiện.
2 Lắp thử Lắp thử ống vào phụ kiện khi chưa bôi keo để kiểm tra đúng size và độ sâu cắm.
3 Bôi keo Bôi keo dán ống nhựa PVC chuyên dụng lên đầu ống và lòng phụ kiện theo hướng dẫn của nhà sản xuất keo.
4 Lắp và giữ cố định Cắm ống vào hết độ sâu, giữ cố định theo thời gian nhà sản xuất keo khuyến cáo, lau sạch keo thừa.
5 Chờ keo khô Chờ keo khô theo khuyến cáo của nhà sản xuất keo rồi mới cho nước chạy thử.

Câu hỏi thường gặp

Chọn size nào cho đường ống đang dùng?

Đối chiếu hệ kích thước DIN của đường ống và chọn đúng size 20, 25 hoặc 32 mm. Nên lắp thử khi chưa bôi keo để kiểm tra size và độ sâu cắm.

Phụ kiện này nên đặt ở vị trí nào trong hệ thống?

Phù hợp tại điểm cần bố trí đường ống theo ba hướng, nhất là trong thiết bị hoặc khu vực có không gian lắp đặt hạn chế.

Sản phẩm được nối với ống bằng cách nào?

Sản phẩm sử dụng kiểu nối dán keo. Dùng keo dán ống nhựa PVC chuyên dụng theo hướng dẫn của nhà sản xuất keo.

Trang sản phẩm có file 3D/CAD không?

Có file 3D/CAD theo từng size. Trang cũng có ảnh xoay 360 độ, catalogue PDF và tờ rơi PDF.

Áp lực danh định của phụ kiện là bao nhiêu?

Áp lực danh định là PN16 theo bảng thông số của hãng đã được duyệt.

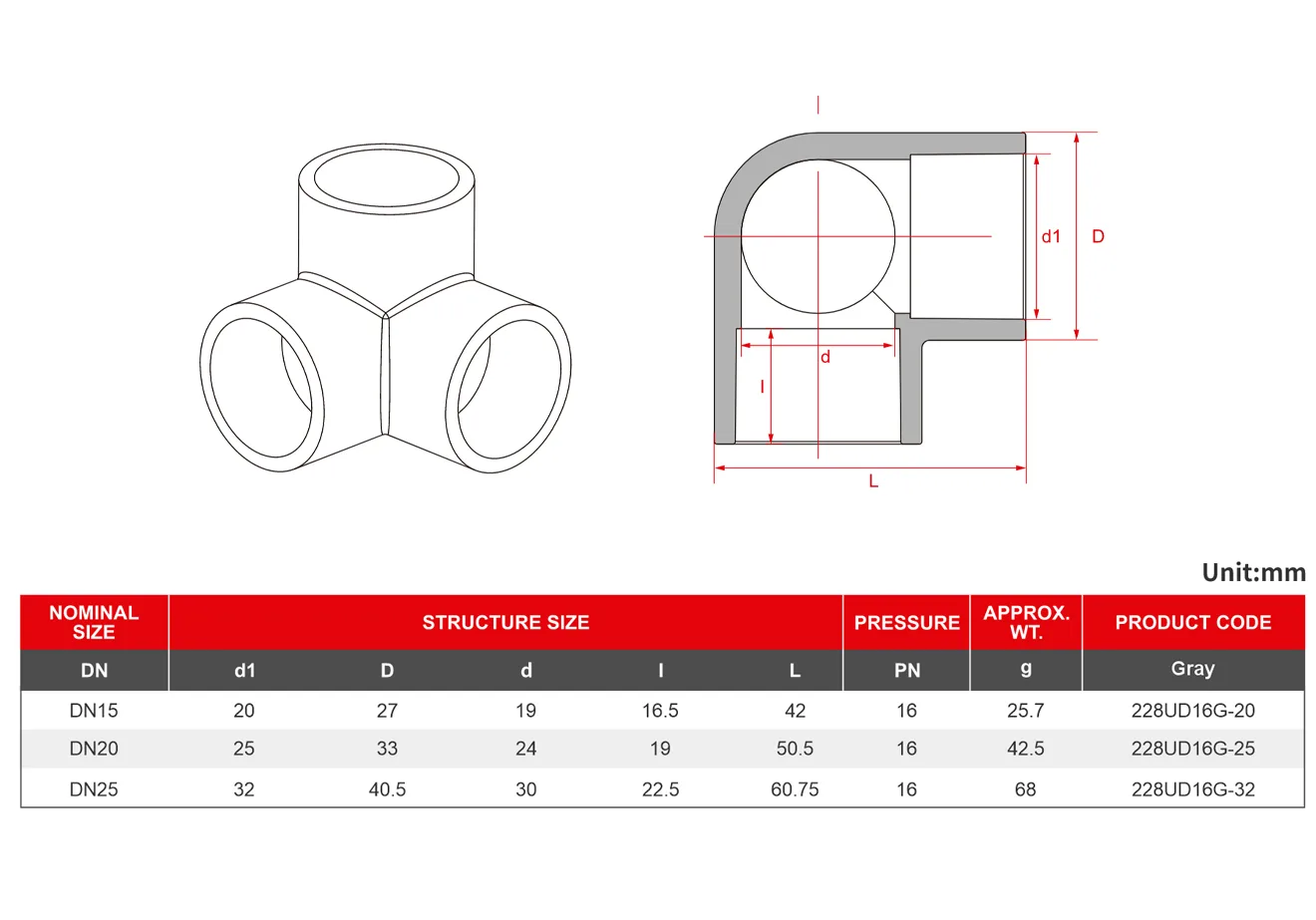

Thông số kỹ thuật

Kích thước	20 – 32 mm
Quy đổi DN	DN15 – DN25
Vật liệu	uPVC
Kiểu nối	Dán keo (Socket)
Tiêu chuẩn	DIN
Áp lực danh định	PN16
Mã hãng	228
