Co cong bán kính 4D 45 độ uPVC 63 FlowColour (Sanking)
Đổi hướng đường ống chính xác, mối dán chắc chắn
- Đổi hướng đường ống theo góc 45 độ.
- Dễ đối chiếu với hệ kích thước theo tiêu chuẩn DIN.
- Tạo liên kết dán keo chắc nhờ phần tiếp xúc được cải tiến.
- Hạn chế ảnh hưởng của ăn mòn và mài mòn trong quá trình sử dụng.
- Thuận tiện kiểm tra thiết kế qua ảnh 360 độ và file 3D/CAD.
- Giao hàng toàn quốcTừ 1 - 3 ngày
- Hỗ trợ kỹ thuậtTư vấn 24/7
- Tài liệu kỹ thuậtPDF, CAD, 3D
Mô tả sản phẩm
Co cong bán kính 4D 45 độ giúp chuyển hướng đường ống theo góc 45 độ. Sản phẩm phù hợp cho hệ thống bể cá, nuôi trồng thủy sản và xử lý nước.
Phụ kiện được sản xuất bằng phương pháp đúc để bảo đảm góc và kích thước chính xác. Phần dán keo được cải tiến nhằm tạo bề mặt tiếp xúc trơn và liên kết chắc. Công thức nhựa uPVC cấp công nghiệp có khả năng chống ăn mòn, chống mài mòn và có chứng nhận an toàn tiếp xúc với nước.
Khi chọn size, cần đối chiếu với đường ống theo hệ kích thước DIN đang sử dụng. Trang hiện cung cấp size 63 mm.
Có thể xem ảnh xoay 360 độ để quan sát sản phẩm, tải file 3D/CAD theo size phục vụ thiết kế và tham khảo catalogue PDF ngay trên trang.
Ứng dụng thực tế tại Việt Nam
Phù hợp cho các tuyến ống cần đổi hướng trong bể cá, hệ lọc và công trình xử lý nước.
-
Hồ cá nước ngọt
-
Hồ cá biển (Reef)
-
Hệ lọc Sump
- Đường hồi
- Đường xuống
-
Công trình xử lý nước
Ưu điểm nổi bật
- Đổi hướng đường ống theo góc 45 độ.
- Dễ đối chiếu với hệ kích thước theo tiêu chuẩn DIN.
- Tạo liên kết dán keo chắc nhờ phần tiếp xúc được cải tiến.
- Hạn chế ảnh hưởng của ăn mòn và mài mòn trong quá trình sử dụng.
- Thuận tiện kiểm tra thiết kế qua ảnh 360 độ và file 3D/CAD.
Hướng dẫn lắp đặt
- 1 Chuẩn bị ống Cắt ống vuông góc, làm sạch bavia, lau sạch và để khô đầu ống cùng lòng phụ kiện.
- 2 Lắp thử Lắp thử ống vào phụ kiện khi chưa bôi keo để kiểm tra đúng size và độ sâu cắm.
- 3 Bôi keo Bôi keo dán ống nhựa PVC chuyên dụng lên đầu ống và lòng phụ kiện theo hướng dẫn của nhà sản xuất keo.
- 4 Lắp và giữ cố định Cắm ống vào hết độ sâu, giữ cố định theo thời gian nhà sản xuất keo khuyến cáo, lau sạch keo thừa.
- 5 Chờ keo khô Chờ keo khô theo khuyến cáo của nhà sản xuất keo rồi mới cho nước chạy thử.
Câu hỏi thường gặp
Chọn size co cong như thế nào?
Đối chiếu size phụ kiện với đường ống theo hệ kích thước DIN đang dùng. Sản phẩm trên trang có size 63 mm.
Nên đặt phụ kiện ở vị trí nào trong hệ thống?
Sản phẩm phù hợp tại vị trí đường ống cần chuyển hướng 45 độ, như đường hồi, đường xuống hoặc tuyến ống của hệ lọc Sump.
Sản phẩm sử dụng kiểu kết nối nào?
Sản phẩm sử dụng kiểu dán keo.
Áp lực danh định của sản phẩm là bao nhiêu?
Áp lực danh định theo bảng thông số của hãng là PN10.
Trang sản phẩm có file 3D/CAD không?
Có file 3D/CAD theo size. Trang cũng có ảnh xoay 360 độ và catalogue PDF để tham khảo.
Thông số kỹ thuật
| Kích thước | 63 mm |
|---|---|
| Vật liệu | uPVC |
| Kiểu nối | Dán keo (Socket) |
| Tiêu chuẩn | DIN |
| Áp lực danh định | PN10 |
| Mã hãng | 215 |
Bảng kích thước
| Size (mm) | DN | D |
|---|---|---|
| 63 | DN50 | 69.9 |

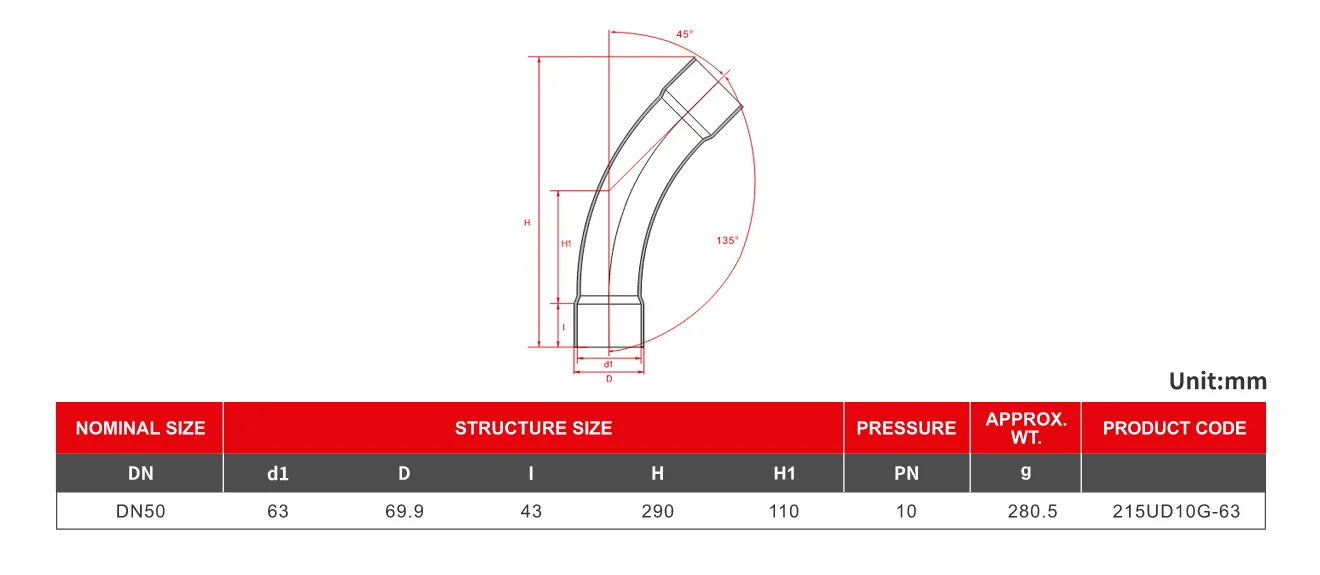

Bản vẽ kỹ thuật
Bấm để xem lớn
Bảng kích thước đầy đủ (đơn vị: mm)
| Size (mm) | DN | D | l | H | H1 | PN | Khối lượng (g) | Mã sản phẩm |
|---|---|---|---|---|---|---|---|---|
| 63 | DN50 | 69.9 | 43 | 290 | 110 | 10 | 280.5 | 215UD10G-63 |
Tải tài liệu
File 3D / CADChưa có file cho size 63
