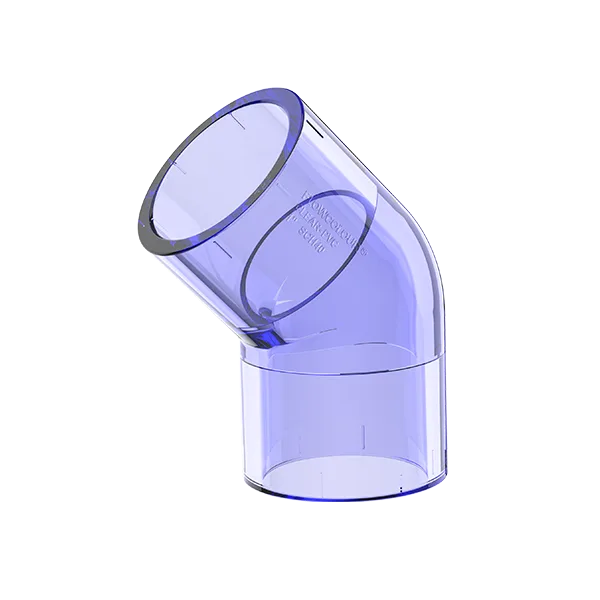

Chếch 45 độ PVC trong suốt 20/25/32/40/50 FlowColour (Sanking)

Đổi hướng đường ống gọn, dễ quan sát dòng nước

Liên hệ để nhận báo giá

Đổi hướng đường ống theo góc 45 độ.
Dễ quan sát bên trong nhờ vật liệu PVC trong suốt.
Hạn chế ngả vàng nhờ công thức vật liệu được tối ưu.
Đáp ứng áp lực danh định PN16 theo bảng thông số của hãng.
Dễ chọn theo đường ống với các size 20, 25, 32, 40 và 50.

Giao hàng toàn quốcTừ 1 - 3 ngày
Hỗ trợ kỹ thuậtTư vấn 24/7
Tài liệu kỹ thuậtPDF, CAD, 3D

Hàng chính hãngFlowColour (Sanking)

Bảo hành chất lượngAn tâm sử dụng

Giao hàng nhanhToàn quốc

Hỗ trợ kỹ thuậtCho hồ cá và công trình

Mô tả sản phẩm

Chếch 45 độ dùng để chuyển hướng đường ống theo góc 45 độ. Phụ kiện phù hợp cho đường nước trong bể cá, hệ lọc và công trình xử lý nước, với kiểu kết nối dán keo.

Khuôn được đánh bóng kỹ để tăng độ trong. Công thức vật liệu PVC trong suốt được tối ưu nhằm kéo dài thời gian sử dụng và làm chậm quá trình ngả vàng. Thành phụ kiện được làm dày theo định hướng cấp công nghiệp.

Khi chọn size, cần đối chiếu với đường ống đang dùng và đúng hệ kích thước. Sản phẩm có các size 20, 25, 32, 40 và 50; kích thước và độ dày thành ống theo hệ tiêu chuẩn châu Âu / Hoa Kỳ.

Trang sản phẩm có ảnh xoay 360 độ, file 3D/CAD theo từng size, catalogue PDF và tờ rơi PDF để tham khảo trước khi chọn.

Ứng dụng thực tế tại Việt Nam

Phù hợp cho các vị trí cần đổi hướng dòng nước trong hệ thống ống.

Hồ cá nước ngọt
Hồ cá biển (Reef)
Hệ lọc Sump
Đường hồi
Đường xuống
Công trình xử lý nước

Ưu điểm nổi bật

Đổi hướng đường ống theo góc 45 độ.
Dễ quan sát bên trong nhờ vật liệu PVC trong suốt.
Hạn chế ngả vàng nhờ công thức vật liệu được tối ưu.
Đáp ứng áp lực danh định PN16 theo bảng thông số của hãng.
Dễ chọn theo đường ống với các size 20, 25, 32, 40 và 50.

Hướng dẫn lắp đặt

1 Chuẩn bị ống Cắt ống vuông góc, làm sạch bavia, lau sạch và để khô đầu ống cùng lòng phụ kiện.
2 Lắp thử Lắp thử ống vào phụ kiện khi chưa bôi keo để kiểm tra đúng size và độ sâu cắm.
3 Bôi keo Bôi keo dán ống nhựa PVC chuyên dụng lên đầu ống và lòng phụ kiện theo hướng dẫn của nhà sản xuất keo.
4 Lắp và giữ cố định Cắm ống vào hết độ sâu, giữ cố định theo thời gian nhà sản xuất keo khuyến cáo, lau sạch keo thừa.
5 Chờ keo khô Chờ keo khô theo khuyến cáo của nhà sản xuất keo rồi mới cho nước chạy thử.

Câu hỏi thường gặp

Chọn size thế nào cho đúng đường ống đang dùng?

Đối chiếu size và hệ kích thước của ống hiện có. Các lựa chọn đang bán gồm 20, 25, 32, 40 và 50.

Nên đặt phụ kiện ở vị trí nào trong hệ thống?

Phù hợp tại vị trí đường ống cần đổi hướng theo góc 45 độ, chẳng hạn đường hồi, đường xuống hoặc tuyến ống của hệ lọc.

Sản phẩm được kết nối với ống bằng cách nào?

Sản phẩm sử dụng kiểu nối dán keo với keo dán ống nhựa PVC chuyên dụng.

Trang sản phẩm có file 3D/CAD không?

Có file 3D/CAD theo từng size. Ngoài ra còn có ảnh xoay 360 độ, catalogue PDF và tờ rơi PDF.

Phụ kiện dùng theo hệ tiêu chuẩn nào?

Thông số hãng áp dụng DIN / ANSI SCH40, tương ứng hệ kích thước và độ dày thành ống theo tiêu chuẩn châu Âu / Hoa Kỳ.

Thông số kỹ thuật

Kích thước	20 – 50 mm
Quy đổi DN	DN15 – DN40
Vật liệu	PVC trong suốt (Clear-PVC)
Kiểu nối	Dán keo (Socket)
Tiêu chuẩn	DIN / ANSI SCH40
Áp lực danh định	PN16
Size đặt theo yêu cầu	16 · 63 mm — liên hệ đặt hàng
Mã hãng	217

Bảng kích thước

Size (mm)	DN	D	L
20	DN15	27	39.3
25	DN20	33	46.7
32	DN25	40.5	56.5
40	DN32	49.1	68
50	DN40	61	82
63	DN50	75.1	101

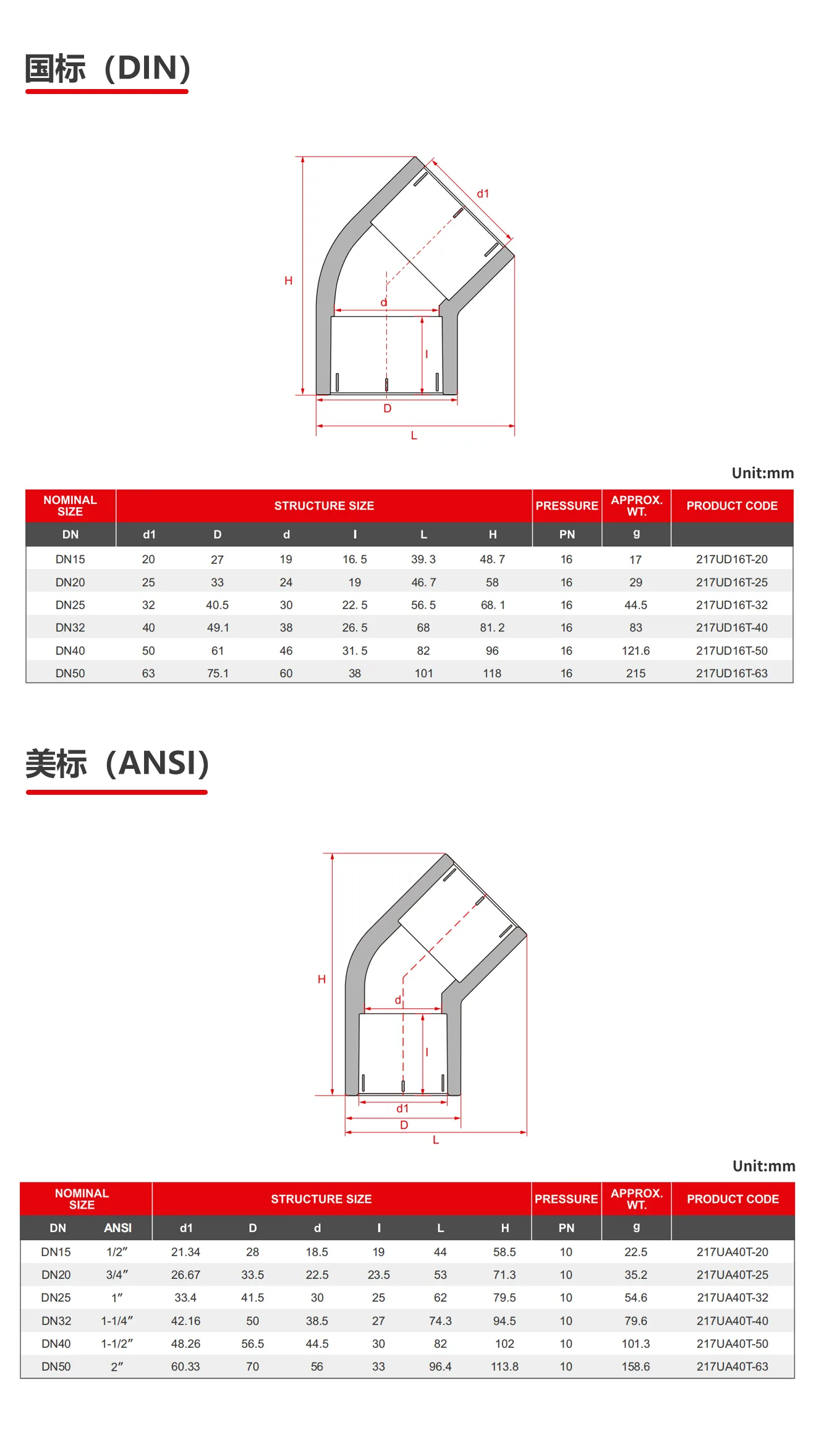

Bản vẽ kỹ thuật

Bản vẽ kích thước Chếch 45 độ PVC trong suốt FlowColour

Bấm để xem lớn

Bảng kích thước đầy đủ (đơn vị: mm)

Size (mm)	DN	D	d	l	L	H	PN	Khối lượng (g)	Mã sản phẩm	Ghi chú
20	DN15	27	19	16.5	39.3	48.7	16	17	217UD16T-20
25	DN20	33	24	19	46.7	58	16	29	217UD16T-25
32	DN25	40.5	30	22.5	56.5	68.1	16	44.5	217UD16T-32
40	DN32	49.1	38	26.5	68	81.2	16	83	217UD16T-40
50	DN40	61	46	31.5	82	96	16	121.6	217UD16T-50
63	DN50	75.1	60	38	101	118	16	215	217UD16T-63	Đặt theo yêu cầu
