Bạc thu ren trong 20/25/32 FlowColour (Sanking)
Chuyển cỡ đường ống gọn, ren chính xác và chắc chắn
- Chuyển cỡ giữa đầu dán keo và đầu ren trong gọn hơn.
- Dễ đối chiếu đường ống nhờ nhiều lựa chọn cỡ dán keo và cỡ ren.
- Lắp trơn tru hơn nhờ phần ren được gia công chính xác.
- Yên tâm chọn cho hệ thống có áp lực danh định PN16.
- Thuận tiện kiểm tra thiết kế bằng ảnh 360 độ và file 3D/CAD theo size.
- Giao hàng toàn quốcTừ 1 - 3 ngày
- Hỗ trợ kỹ thuậtTư vấn 24/7
- Tài liệu kỹ thuậtPDF, CAD, 3D
Mô tả sản phẩm
Bạc thu ren trong dùng tại vị trí cần chuyển cỡ và chuyển từ đầu dán keo sang đầu ren trong trong hệ thống ống. Sản phẩm phù hợp với các đường ống theo tiêu chuẩn DIN, ANSI hoặc JIS.
Phần ren được gia công tiện để tăng độ chính xác về kích thước, giúp quá trình lắp diễn ra trơn tru và chắc chắn. Hãng kiểm tra sản phẩm bằng dưỡng ren và dưỡng vòng tiêu chuẩn để duy trì độ đồng đều của ren. Kết cấu chắc, áp lực danh định PN16.
Khi chọn size, cần đối chiếu cả cỡ đầu dán keo và cỡ đầu ren của đường ống đang dùng. Các lựa chọn gồm 20mm x 1/4", 20mm x 3/8", 25mm x 1/2", 25mm x 3/8", 32mm x 1/2" và 32mm x 3/4".
Trang sản phẩm có ảnh xoay 360 độ để xem chi tiết, file 3D/CAD theo từng size, catalogue PDF và tờ rơi PDF để tham khảo trước khi chọn.
Ứng dụng thực tế tại Việt Nam
Phù hợp cho các vị trí chuyển cỡ và chuyển kiểu nối trong hệ thống ống bể cá hoặc xử lý nước.
-
Hồ cá nước ngọt
-
Hồ cá biển (Reef)
-
Hệ lọc Sump
- Đường hồi
-
Công trình xử lý nước
Ưu điểm nổi bật
- Chuyển cỡ giữa đầu dán keo và đầu ren trong gọn hơn.
- Dễ đối chiếu đường ống nhờ nhiều lựa chọn cỡ dán keo và cỡ ren.
- Lắp trơn tru hơn nhờ phần ren được gia công chính xác.
- Yên tâm chọn cho hệ thống có áp lực danh định PN16.
- Thuận tiện kiểm tra thiết kế bằng ảnh 360 độ và file 3D/CAD theo size.
Hướng dẫn lắp đặt
- 1 Chuẩn bị ống Cắt ống vuông góc, làm sạch bavia, lau sạch và để khô đầu ống cùng lòng phụ kiện.
- 2 Lắp thử Lắp thử ống vào phụ kiện khi chưa bôi keo để kiểm tra đúng size và độ sâu cắm.
- 3 Bôi keo Bôi keo dán ống nhựa PVC chuyên dụng lên đầu ống và lòng phụ kiện theo hướng dẫn của nhà sản xuất keo.
- 4 Lắp và giữ cố định Cắm ống vào hết độ sâu, giữ cố định theo thời gian nhà sản xuất keo khuyến cáo, lau sạch keo thừa.
- 5 Chờ keo khô Chờ keo khô theo khuyến cáo của nhà sản xuất keo rồi mới cho nước chạy thử.
Câu hỏi thường gặp
Chọn size Bạc thu ren trong như thế nào?
Đối chiếu đồng thời cỡ đầu dán keo và cỡ đầu ren của đường ống. Chọn đúng một trong các size đang bán được liệt kê trên trang.
Phụ kiện này phù hợp lắp ở vị trí nào trong hệ thống?
Phù hợp tại vị trí cần chuyển cỡ và chuyển từ đầu dán keo sang đầu ren trong, chẳng hạn trong hệ lọc Sump, đường hồi hoặc công trình xử lý nước.
Sản phẩm có những vật liệu nào?
Các vật liệu được cung cấp là nhựa uPVC và nhựa CPVC.
Có file 3D/CAD để kiểm tra trước khi chọn không?
Có. Trang cung cấp file 3D/CAD theo size, cùng ảnh xoay 360 độ, catalogue PDF và tờ rơi PDF.
Áp lực danh định của sản phẩm là bao nhiêu?
Theo bảng thông số đã duyệt của hãng, sản phẩm có áp lực danh định PN16.
Thông số kỹ thuật
| Kích thước | 20mm x 1/4" – 32mm x 3/4" |
|---|---|
| Vật liệu | uPVC, CPVC |
| Kiểu nối | Ren, Dán keo (Thread, Socket) |
| Tiêu chuẩn | DIN, ANSI, JIS |
| Áp lực danh định | PN16 |
| Mã hãng | 225 |
Bảng kích thước
| Cỡ | L |
|---|---|
| 20mm x 1/4" | 25 |
| 20mm x 3/8" | 25 |
| 25mm x 1/2" | 30 |
| 25mm x 3/8" | 30 |
| 32mm x 1/2" | 35 |
| 32mm x 3/4" | 35 |

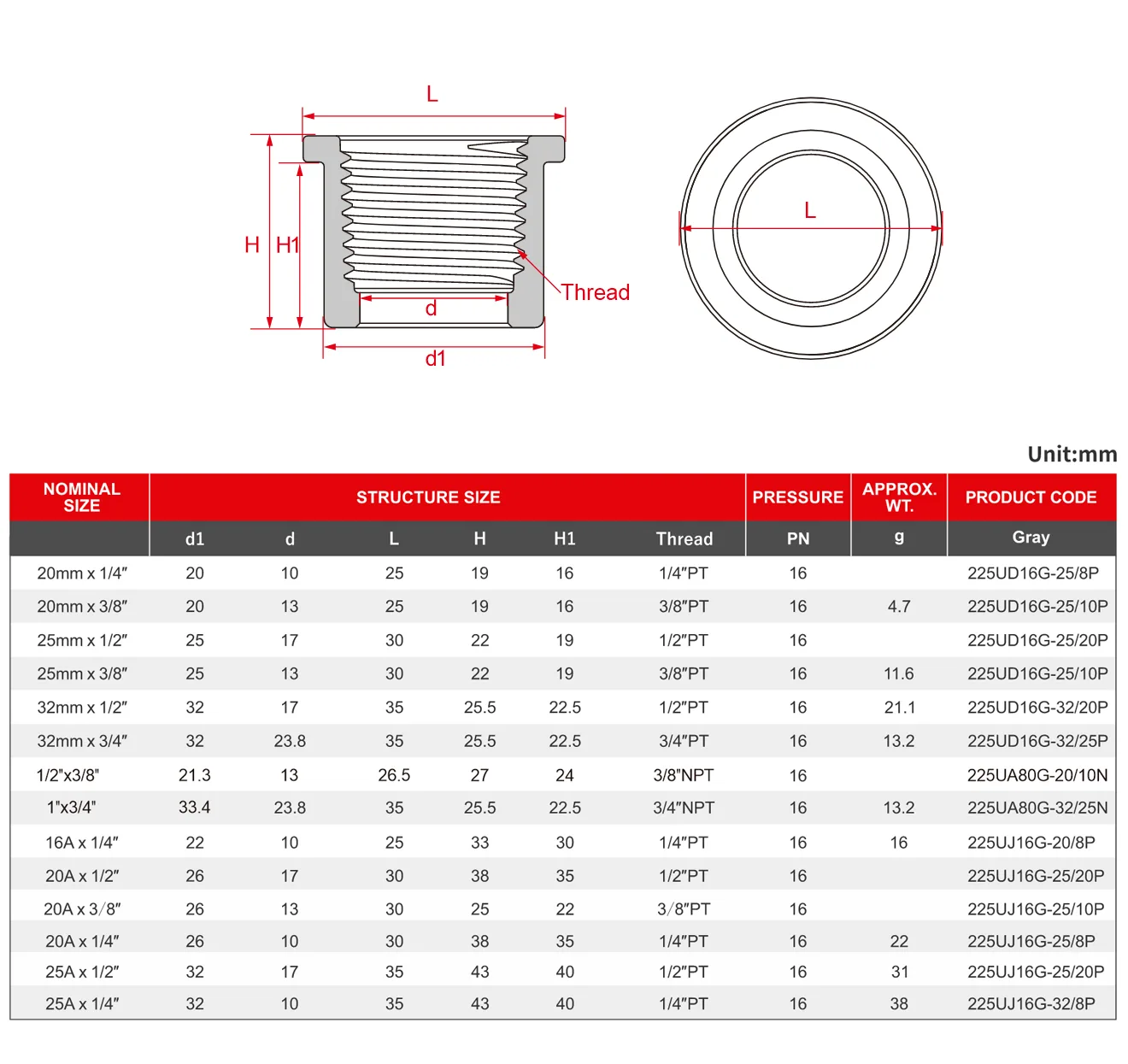

Bản vẽ kỹ thuật
Bấm để xem lớn
Bảng kích thước đầy đủ (đơn vị: mm)
| Cỡ | d1 | d | L | H | H1 | PN | Khối lượng (g) | Mã sản phẩm |
|---|---|---|---|---|---|---|---|---|
| 20mm x 1/4" | 20 | 10 | 25 | 19 | 16 | 16 | 225UD16G-25/8P | |
| 20mm x 3/8" | 20 | 13 | 25 | 19 | 16 | 16 | 4.7 | 225UD16G-25/10P |
| 25mm x 1/2" | 25 | 17 | 30 | 22 | 19 | 16 | 225UD16G-25/20P | |
| 25mm x 3/8" | 25 | 13 | 30 | 22 | 19 | 16 | 11.6 | 225UD16G-25/10P |
| 32mm x 1/2" | 32 | 17 | 35 | 25.5 | 22.5 | 16 | 21.1 | 225UD16G-32/20P |
| 32mm x 3/4" | 32 | 23.8 | 35 | 25.5 | 22.5 | 16 | 13.2 | 225UD16G-32/25P |
Tải tài liệu
File 3D / CADChưa có file cho size 20mm x 1/4"
